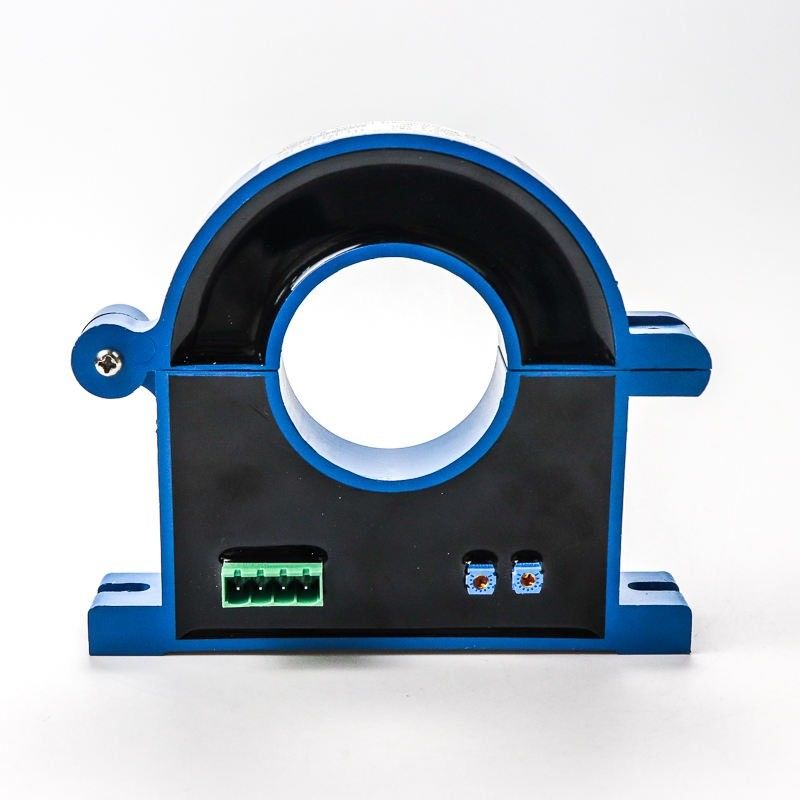

Быстрая реакция ширины полосы частот датчика хорошего эффекта Холла линеарностей настоящая

Хорошая ширина полосы частот датчика тока влияния Холла линеарности и быстрая реакция


Датчик тока Холла представляет собой датчик магнитного поля, выполненный по эффекту Холла.Он имеет два режима работы: разомкнутый контур (прямой) и замкнутый контур (магнитный баланс).Преимущество датчика Холла с прямым усилением заключается в простоте схемы и относительно низкой стоимости;недостатком является плохая точность и линейность, медленное время отклика и большой температурный дрейф.Для преодоления его недостатков появился замкнутый (магнитный баланс) датчик тока Холла.Датчик тока Холла с обратной связью также известен как датчик тока Холла с нулевым потоком.Он состоит из первичной цепи, магнитного кольца и элемента Холла.Состоит из вторичных катушек, усилителей и т. д. Когда магнитный поток, создаваемый первичным током IP, концентрируется в магнитной цепи через высококачественный магнитный сердечник, элемент Холла фиксируется в воздушном зазоре для обнаружения магнитного потока, и ток обратной компенсации выводится через многовитковую катушку, намотанную на магнитопровод.Он используется для компенсации магнитного потока, создаваемого первичной стороной IP, так что магнитный поток в магнитной цепи всегда поддерживается на нуле.После обработки специальной схемой выходной терминал датчика может выводить изменение тока, которое точно отражает ток первичной стороны.Датчик тока Холла с обратной связью имеет много преимуществ, таких как короткое время отклика, высокая рабочая частота, сильная перегрузочная способность и высокая изоляция.


Благодаря своим многочисленным преимуществам датчик тока Холла обеспечивает безопасную и надежную работу инвертора за счет точного обнаружения и контроля больших токов, так что инвертор может вовремя справляться с ненормальными условиями при нормальном выходе.Повышена надежность преобразователя частоты и улучшено качество безопасности преобразователя частоты.Таким образом, преимущества датчика тока Холла в инверторе становятся все более и более очевидными, и он стал неотъемлемой частью индустрии инверторов.

Электрические параметры



Параметр	Условное обозначение	Ед. изм	Спецификация			Условия
			Мин.	Тип	Максимум
Номинальный диапазон измерения	ИПН	А	-500		500
Напряжение питания	UC	В	7.2	12	18	Полная точность
Потребляемый ток @IP=0A	IC	мА		26		UC=12В, Т=25°С
Потребляемый ток @IP=500A	IC	мА		250		UC=12В, Т=25°С
Ошибка чувствительности Точность	XG	%	-0,5		0,5	= от -40 до 85°С; ± 3 сигма (> ± 30 А)
Смещение=0А	IOS	А		±0,2		= от -40 до 85°С;± 3 сигма
Ошибка линейности с IPN	εL	%		0,1		@комнатная температура
Температурный коэффициент G	ТКГ	частей на миллион/ °С



Спецификация выхода CAB-500 CAN


Скорость CANBUS см. в таблице версий продукта, протокол CANBUS: версия 2.0A/B
Допуск генератора CAN: 0,3125%
Порядок байтов: прямой (Motorola)

Нагрузочный резистор 120 Ом должен быть добавлен снаружи, внутреннее сопротивление CAN = 2,4 кОм


Сообщение Описание	CAN ID	название	Длина данных (байты)	Тип рамы	Тип запуска сообщения	Описание сигнала	Название сигнала	Стартовый бит	Конечный бит
Ток Ip (мА)	0x3C2	CAB500	8	стоять	Циклическое сообщение каждые 10 мс	Значение IP: 80000000H= 0 мА, 7FFFFFFFFH= - 1 мА, 80000001H= 1 мА	IP_VALUE	0	31
						b0: информация об ошибке (0 = нормальный, 1 = сбой)	ОШИБКА_ИНДИКАЦИЯ	32	32
						b7-b1:RxQuality (0-100%)	ERROR_INFORMATION	33	39
						Свободные биты (исправлено до 0)	НЕОПРЕДЕЛИТЬ	40	47
							Версия PCBA	48	55
							ПРОШИВКА вер.	56	63
