Подробная информация о продукте:
|
| Особенности: | Металлизированная полипропиленовая пленка | Емкость:: | 2,0 мкФ |
|---|---|---|---|
| Номинальное напряжение:: | 250-310В | Материал: | Металлизированная полипропиленовая пленка |
| Применение: | Общее назначение | ключевое слово: | Конденсатор безопасности X2 |
| Выделить: | Конденсатор MPX X2 2,0 Uf |
||

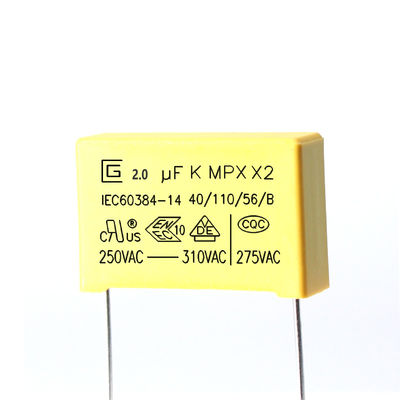

Хорошая безопасность свойств 2.0уф 185К 125ВАК С2 С2.0уф выдерживая напряжение перенапряжения подчеркивая
Пленочные конденсаторы серии X2 в основном используются для подавления электромагнитных помех путем подключения L/N входа питания и используются параллельно с входным портом.Преимущества заключаются в следующем:
1. Этот конденсатор очень стабилен, с небольшим изменением во времени и стабильностью, поэтому на вход не так легко влияют факторы окружающей среды.
2. В отличие от других типов керамических конденсаторов, емкость пленочных конденсаторов меньше зависит от напряжения.Керамический конденсатор X7R имеет изменение емкости на 40 % между 0 В и 50 % приложенного напряжения.
3. В отличие от большинства типов конденсаторов, пленочные конденсаторы имеют очень низкий коэффициент рассеяния.Это означает, что при протекании переменного тока через пленочный конденсатор выделяется очень мало тепла.Конденсатор X7R преобразует 10 % протекающего через него тока в тепло, а пленочный конденсатор — менее 0,1 %.
Конденсатор безопасности X2.pdf
Маркировка
1. Логотип СИГУ:
2. Емкость: (104 К, 0,1 мкФ)
3. Допуск емкости: (К) ± 10%
4. Номинальное напряжение: 250 275 300 305 310 В переменного тока. 5. Класс продукта: X2.
6. Тип продукта: MPX
7. Климатическая категория: 40/110/56
8. Класс пассивной воспламеняемости: B
9. Знак одобрения Китая: CQC
10. Знак одобрения Германии: VDE
11. Знак одобрения ENEC: ENEC
12. Американский знак одобрения: CUL
13. Стандарт утверждения: IEC60384-14
НЕТ. | Основные материалы | Спецификация | Примечание |
1 | Металлизированная полипропиленовая пленка | MPZAH или MPPA (5 ~ 12 мкм) | --- |
2 | Zn, линия Sn | Zn или сплав Zn и Sn | --- |
3 | Терминал | Cu (медная проволока) (Φ0,55 или 0,75 мм) | ±0,05 мм |
4 | Герметичный материал | Эпоксидная смола | УЛ94-В0 |
5 | Пластиковый корпус | ПБТ | УЛ94-В0 |
Функции
1. Он специально разработан для последовательного подключения к сети 100-240 В переменного тока, т. е. емкостного делителя, например, счетчика энергии, драйвера светодиодов и т. д.
2. Металлизированная полипропиленовая пленка
3. Хорошие самовосстанавливающиеся свойства, выдерживающие перенапряжение.
4. Долгая стабильность емкости
5.хорошие свойства во влажной среде
6. Отличные активные и пассивные огнестойкие способности
Конструкция и основные материалы изделий
Технические характеристики (МЭК 60384-14)
| Тестовые задания | Требования к производительности | Условия испытания |
| Емкость | В пределах указанного допуска | 1 кГц, 1 В среднекв. Макс.при 25℃ |
| Коэффициент рассеяния | 0,001 (0,1%) Макс. | 1 кГц, 1 В среднекв. Макс.при 25℃ |
| Защита от напряжения | Не должно быть отклонений | Между клеммами 4.3UR (Vdc) Тест 60сек. |
| Между клеммой и корпусом UR×200%+1500 В перем. тока, 60 с. | ||
| Изоляционное сопротивление | CR ≤ 0,33 мкФ IR ≥ 15 000 МОм CR > 0,33 мкФ IR ≥ 6 000 с | 100 ± 15 В постоянного тока, 60 с / 25 ℃ |
| Надежность окончаний | Без обрыва провода и без повреждения конденсатора | Прочность на растяжение терминальной нагрузки: 1,0 кг |
Прочность на изгиб терминальной нагрузки: 0,5 кг | ||
| Стойкость к теплу пайки | (1) Внешний вид: без видимых повреждений | Температура припоя: 260 ± 5 ℃ |
| паяемость | 95% лужение поверхности | Температура припоя: 260 ± 5 ℃ |
| Быстрое изменение температуры | Конденсаторы должны быть осмотрены визуально, на них не должно быть видимых повреждений. | Температура нижней категории: -40 ℃ |
| Вибрация | Конденсаторы должны быть осмотрены визуально, на них не должно быть видимых повреждений. | Диапазон частот: 10 ~ 55 Гц |
| Тестовые задания | Требования к производительности | Условия испытания |
| Климатическая последовательность | (1) Внешний вид: без видимых повреждений | Сухое тепло |
Холодно | ||
| Установившееся состояние влажного тепла | (1) Внешний вид: без видимых повреждений | +40°C и относительная влажность 93%, 56 дней |
| Зарядка и разрядка | (1) Внешний вид: без видимых повреждений | Испытательное напряжение: √2 x URVAC 50 Гц |
| Выносливость | (1) Внешний вид: без видимых повреждений | 1,25 x UR VAC 50 Гц, один раз в час |
Условия хранения
1 Следует отметить, что способность клемм к пайке может ухудшиться при хранении в атмосфере в течение длительного времени.
2 Он не должен находиться в условиях особенно высокой температуры и высокой влажности, он должен соответствовать следующим условиям (храниться в оригинальной упаковке)
Температура: 35 МАКС. Относительная влажность: 60% МАКС.
3 Срок хранения:Утрата:максимум 12 месяцев (с даты изготовления, указанной на этикетке в пакете)
Требования к окружающей среде
1 Соответствие требованиям RoHS.
2 Соответствие требованию REACH.
3 без галогена (по мере необходимости).
4 См. в приложении 2 результаты испытаний Rohs и Reach третьей стороны.
Контроль качества
Структура продукта
