Подробная информация о продукте:
|
| Использование: | Датчик эффекта Холла линейный настоящий | Особенность: | быстрый ответ |
|---|---|---|---|
| Напряжение тока Rms для теста изоляции AC: | 50Hz 1min 2.5KV | Тип предохранителя: | Типы держателей предохранителей |
| ключевое слово: | датчик тока | Сопротивление изоляции: | >= 500 MΩ; |
| Работая температура: | -20-70℃ | электропитание:: | ДК24В, ДК12В, АК220В |
| Выделить: | Датчик эффекта Холла высокой точности настоящий,Датчик AC220V эффекта Холла настоящий,Датчик эффекта Холла CQC сильнотоковый |
||

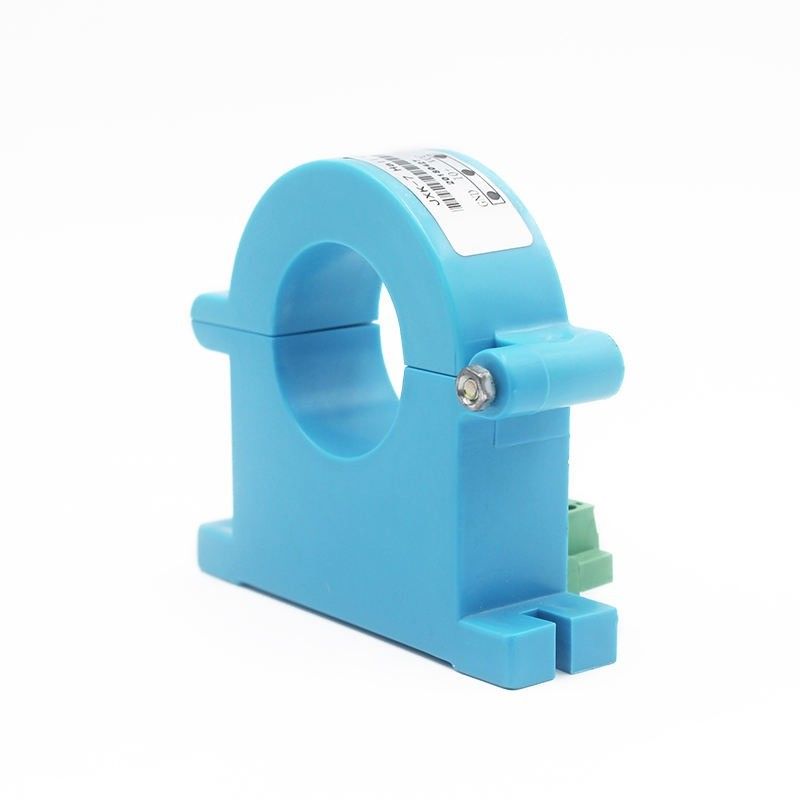

Высокая емкость перегрузки датчика тока влияния Холла точности измерения сильная и большой ряд измерения
Описание товара
Функция:
Датчик тока Холла в основном подходит для изоляции и преобразования сложных сигналов, таких как переменный, постоянный и импульсный.Благодаря принципу эффекта Холла преобразованный сигнал может быть напрямую собран и принят различными устройствами сбора данных, такими как AD, DSP, PLC и вторичными инструментами., быстрое время отклика, широкий диапазон измерения тока, высокая точность, сильная перегрузочная способность, хорошая линейность и сильная помехоустойчивость
Приложения:
Датчики тока Холла могут широко использоваться в устройствах регулирования частоты вращения, инверторных устройствах, источниках питания ИБП, инверторных сварочных аппаратах, гальванических покрытиях, станках с ЧПУ, микрокомпьютерных системах мониторинга, системах мониторинга электросетей и различных областях, требующих изоляции и обнаружения тока. и напряжение.
Преимущества датчика тока Холла:
1. Высокая чувствительность:
Интенсивность обнаруженного сигнала становится все слабее и слабее, что требует значительного повышения чувствительности магнитного датчика.
Приложения включают датчики тока, датчики угла, датчики передач и измерения космической среды.
2. Температурная стабильность:
Все больше областей применения требуют, чтобы датчики работали во все более суровых условиях;
Это требует, чтобы магнитный датчик имел хорошую температурную стабильность, и его промышленное применение включает в себя автомобильную электронную промышленность.
3. Защита от помех:
Во многих областях нет оценки среды использования датчика, поэтому сам датчик должен иметь хорошую защиту от помех.В том числе автомобильная электроника, счетчики воды и т.д.
4. Высокочастотные характеристики:
С продвижением областей применения рабочая частота датчиков тока должна быть все выше и выше.Области применения включают счетчики воды, автомобильную электронику и индустрию записи информации.
5. Низкое энергопотребление:
Во многих областях требуется, чтобы сам датчик имел чрезвычайно низкое энергопотребление, чтобы продлить срок службы датчика.
Применяется для имплантации в организм магнитных биочипов, компасов и т.п.
На этом разделение преимуществ датчика тока Холла, кроме упомянутых выше, заканчивается;
Датчик тока Холла также обладает хорошей теплоизоляцией и устойчивостью к давлению, а также отличными характеристиками огнестойкости.
|
Установка
|
Стандартная рельсовая + плоскостная винтовая фиксация
|
|
Первоначальный номинальный ток стороны
|
50А;100А;200А;500А;
800А;1000А;настройка |
|
Исходный диапазон боковых измерений
|
100А-1200А
|
|
Номинальная мощность
|
5В;DC0~20мА;DC4~20мА;настройка
|
|
Вспомогательный источник питания
|
DC12V, DC24V, DC±12V, DC±15V
|
|
Грузоподъемность
|
Выходное напряжение: 5 мА;
Выходной ток: 6 В; |
|
Линейность
|
0,005
|
|
Точность
|
0,01
|
|
Время отклика
|
<200 мс
|
|
Температурный дрейф
|
≤500 частей на миллион/℃
|
|
Пропускная способность
|
постоянный ток ~ 20 кГц
|
|
Потребление тока
|
≤25 мА
|
|
Рабочая температура
|
-10℃~+70℃
|
|
Температура хранения
|
-25℃~+85℃
|
|
Сопротивление давлению изоляции
|
2,5 кВ/50 Гц, 1 мин.
|
|
Напряжение смещения
|
≤20мВВ
|
|
Нулевой выход
|
≤0,15 мА
|
|
ди/дт следовать
|
>50А/США
|
Электрические параметры
|
Параметр |
Условное обозначение |
Ед. изм |
Спецификация |
Условия |
||
|
Мин. |
Тип |
Максимум |
||||
|
Номинальный диапазон измерения |
ИПН |
А |
-500 |
500 |
||
|
Напряжение питания |
UC |
В |
7.2 |
12 |
18 |
Полная точность |
|
Потребляемый ток @IP=0A |
IC |
мА |
26 |
UC=12В, Т=25°С |
||
|
Потребляемый ток @IP=500A |
IC |
мА |
250 |
UC=12В, Т=25°С |
||
|
Ошибка чувствительности Точность |
XG |
% |
-0,5 |
0,5 |
= от -40 до 85°С; |
|
|
Смещение=0А |
IOS |
А |
±0,2 |
= от -40 до 85°С;± 3 сигма |
||
|
Ошибка линейности с IPN |
εL |
% |
0,1 |
@комнатная температура |
||
|
Температурный коэффициент G |
ТКГ |
частей на миллион/ |
||||
Спецификация выхода CAB-500 CAN
Скорость CANBUS см. в таблице версий продукта, протокол CANBUS: версия 2.0A/B
Допуск генератора CAN: 0,3125%
Порядок байтов: прямой (Motorola)
Нагрузочный резистор 120 Ом должен быть добавлен снаружи, внутреннее сопротивление CAN = 2,4 кОм
|
Сообщение Описание |
CAN ID |
название |
Длина данных (байты) |
Тип рамы |
Тип запуска сообщения |
Описание сигнала |
Название сигнала |
Стартовый бит |
Конечный бит |
|
Ток Ip (мА) |
0x3C2 |
CAB500 |
8 |
стоять |
Циклическое сообщение каждые 10 мс |
Значение IP: 80000000H= 0 мА, 7FFFFFFFFH= - 1 мА, 80000001H= 1 мА |
IP_VALUE |
0 |
31 |
|
b0: информация об ошибке (0 = нормальный, 1 = сбой) |
ОШИБКА_ИНДИКАЦИЯ |
32 |
32 |
||||||
|
b7-b1:RxQuality (0-100%) |
ERROR_INFORMATION |
33 |
39 |
||||||
|
Свободные биты (исправлено до 0) |
НЕОПРЕДЕЛИТЬ |
40 |
47 |
||||||
|
Версия PCBA |
48 |
55 |
|||||||
|
ПРОШИВКА вер. |
56 |
63 |
