Подробная информация о продукте:
|
| Работая температура: | -40°C~+85°C; | Сопротивление изоляции: | >= 500 MΩ; |
|---|---|---|---|
| Напряжение тока Rms для теста изоляции AC: | 50Hz 1min 2.5KV | Образец: | Доступный |
| ключевое слово: | датчик тока | Работая температура: | -20-70℃ |
| Тип предохранителя: | Типы держателей предохранителей | электропитание:: | ДК24В, ДК12В, АК220В |
| Выделить: | Датчик эффекта Холла CAB500 настоящий,Датчик DC24V эффекта Холла настоящий,Датчик DC эффекта Холла DC12V настоящий |
||
Представление сильного датчика тока влияния Холла емкости перегрузки хорошее динамическое
Характеристика

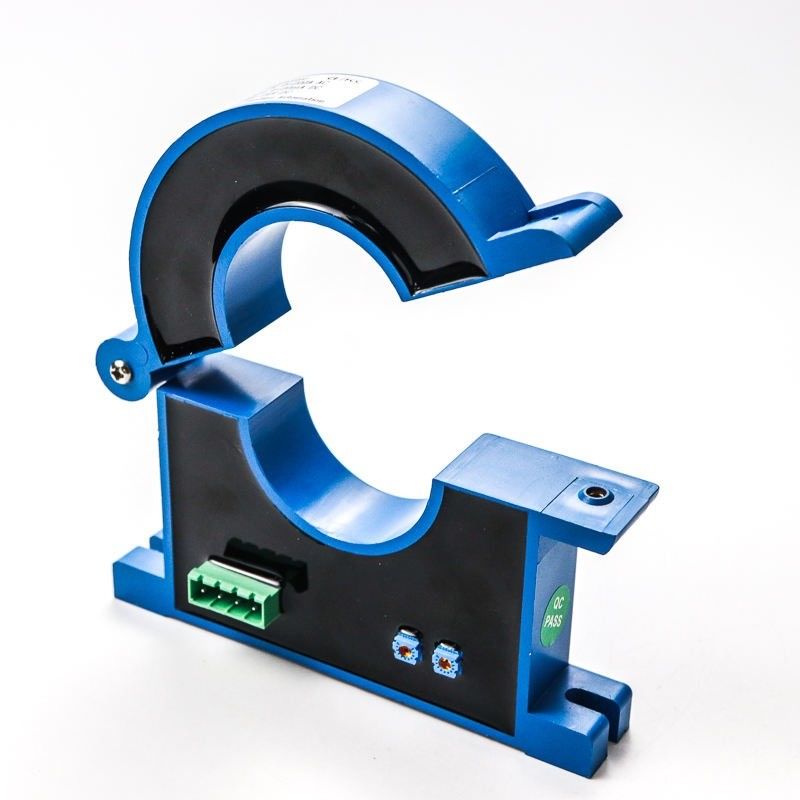

Датчик тока серии CAB500 основан на технологии Sinomags Active Close Loop,
с цифровым выходом CANBUS.Его можно использовать для измерения номинального тока 500А.Использование собственной технологии цифровой компенсации.Этот продукт обеспечивает наилучшее сочетание производительности и надежности.
Погрешность ± 0,2 А при ± < 30 А, погрешность ± 0,5 А при ± < 100 А;Погрешность ±1,0 А при ±100–300 А;Погрешность ±1,5 А при >±300–500 А.
Высокая электромагнитная совместимость со сложной средой электромагнитных помех.
Отличные антимагнитные помехи.
Выход шины Can, удобный для системной интеграции.
Сверхвысокая перегрузка по току
Общие параметры
Рабочая температура: -40°С~+85°С;
Сопротивление изоляции: >= 500 МОм;
Среднеквадратичное значение напряжения для испытания изоляции переменного тока 50 Гц 1 мин 2,5 кВ Перенапряжение 24 В/1 мин
Напряжение электростатического разряда 4кВ
Установка | Стандартная рельсовая + плоскостная винтовая фиксация |
Первоначальный номинальный ток стороны | 50А;100А;200А;500А; 800А;1000А;настройка |
Исходный диапазон боковых измерений | 100А-1200А |
Номинальная мощность | 5В;DC0~20мА;DC4~20мА;настройка |
Вспомогательный источник питания | DC12V, DC24V, DC±12V, DC±15V |
Грузоподъемность | Выходное напряжение: 5 мА; Выходной ток: 6 В; |
Линейность | 0,005 |
Точность | 0,01 |
Время отклика | <200 мс |
Температурный дрейф | ≤500 частей на миллион/℃ |
Пропускная способность | постоянный ток ~ 20 кГц |
Потребление тока | ≤25 мА |
Рабочая температура | -10℃~+70℃ |
Температура хранения | -25℃~+85℃ |
Сопротивление давлению изоляции | 2,5 кВ/50 Гц, 1 мин. |
Напряжение смещения | ≤20мВВ |
Нулевой выход | ≤0,15 мА |
ди/дт следовать | >50А/США |
Электрические параметры
Параметр | Условное обозначение | Ед. изм | Спецификация | Условия | ||
Мин. | Тип | Максимум | ||||
Номинальный диапазон измерения | ИПН | А | -500 | 500 | ||
Напряжение питания | UC | В | 7.2 | 12 | 18 | Полная точность |
Потребляемый ток @IP=0A | IC | мА | 26 | UC=12В, Т=25°С | ||
Потребляемый ток @IP=500A | IC | мА | 250 | UC=12В, Т=25°С | ||
Ошибка чувствительности Точность | XG | % | -0,5 | 0,5 | = от -40 до 85°С; | |
Смещение=0А | IOS | А | ±0,2 | = от -40 до 85°С;± 3 сигма | ||
Ошибка линейности с IPN | εL | % | 0,1 | @комнатная температура | ||
Температурный коэффициент G | ТКГ | частей на миллион/ | ||||
