Легковеса размера датчика 4KV эффекта Холла быстрой реакции установка настоящего небольшого легкая

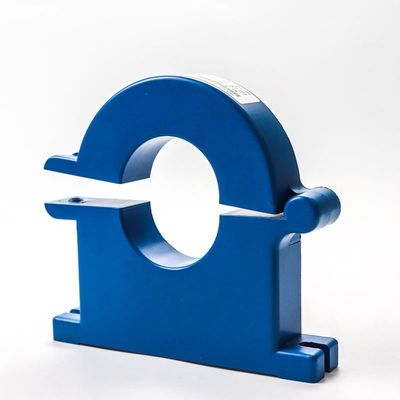

Небольшой размер датчика тока эффекта Холла быстрой реакции облегченный легкая установка

Датчик Холла представляет собой датчик магнитного поля, выполненный по принципу эффекта Холла.Эффект Холла является разновидностью магнитоэлектрического эффекта.Это явление было открыто Холлом (AHHall, 1855-1938) в 1879 г. при изучении механизма проводимости металлов.Позднее было обнаружено, что этим эффектом обладают также полупроводники и проводящие жидкости, причем эффект Холла у полупроводников гораздо сильнее, чем у металлов.Различные элементы Холла, изготовленные из этого явления, широко используются в технике промышленной автоматизации, технологии обнаружения и обработки информации и т. Д.Эффект Холла является основным методом изучения свойств полупроводниковых материалов.Коэффициент Холла, измеренный в эксперименте с эффектом Холла, может определять важные параметры, такие как тип проводимости, концентрация носителей и подвижность носителей в полупроводниковых материалах.


Электрические параметры



Параметр	Условное обозначение	Ед. изм	Спецификация			Условия
			Мин.	Тип	Максимум
Номинальный диапазон измерения	ИПН	А	-500		500
Напряжение питания	UC	В	7.2	12	18	Полная точность
Потребляемый ток @IP=0A	IC	мА		26		UC=12В, Т=25°С
Потребляемый ток @IP=500A	IC	мА		250		UC=12В, Т=25°С
Ошибка чувствительности Точность	XG	%	-0,5		0,5	= от -40 до 85°С; ± 3 сигма (> ± 30 А)
Смещение=0А	IOS	А		±0,2		= от -40 до 85°С;± 3 сигма
Ошибка линейности с IPN	εL	%		0,1		@комнатная температура
Температурный коэффициент G	ТКГ	частей на миллион/ °С



Спецификация выхода CAB-500 CAN


Скорость CANBUS см. в таблице версий продукта, протокол CANBUS: версия 2.0A/B
Допуск генератора CAN: 0,3125%
Порядок байтов: прямой (Motorola)

Нагрузочный резистор 120 Ом должен быть добавлен снаружи, внутреннее сопротивление CAN = 2,4 кОм


Сообщение Описание	CAN ID	название	Длина данных (байты)	Тип рамы	Тип запуска сообщения	Описание сигнала	Название сигнала	Стартовый бит	Конечный бит
Ток Ip (мА)	0x3C2	CAB500	8	стоять	Циклическое сообщение каждые 10 мс	Значение IP: 80000000H= 0 мА, 7FFFFFFFFH= - 1 мА, 80000001H= 1 мА	IP_VALUE	0	31
						b0: информация об ошибке (0 = нормальный, 1 = сбой)	ОШИБКА_ИНДИКАЦИЯ	32	32
						b7-b1:RxQuality (0-100%)	ERROR_INFORMATION	33	39
						Свободные биты (исправлено до 0)	НЕОПРЕДЕЛИТЬ	40	47
							Версия PCBA	48	55
							ПРОШИВКА вер.	56	63
