Подробная информация о продукте:
|
| DC Искр-над напряжением тока: | 75~1000V | Размер: | 4,5 мм * 3,2 мм |
|---|---|---|---|
| Подгоняйте: | обеспечьте обслуживания образца | ключевое слово: | Нагнетательная труба газа |
| Образец: | Доступный | Особенности: | 鎮ㄨ鎵剧殑璧勬簮宸茶鍒犻櫎銆佸凡鏇村悕鎴栨殏鏃朵笉鍙敤銆 |
| Выделить: | Нагнетательные трубы SMD керамические,керамические нагнетательные трубы 230XM |
||

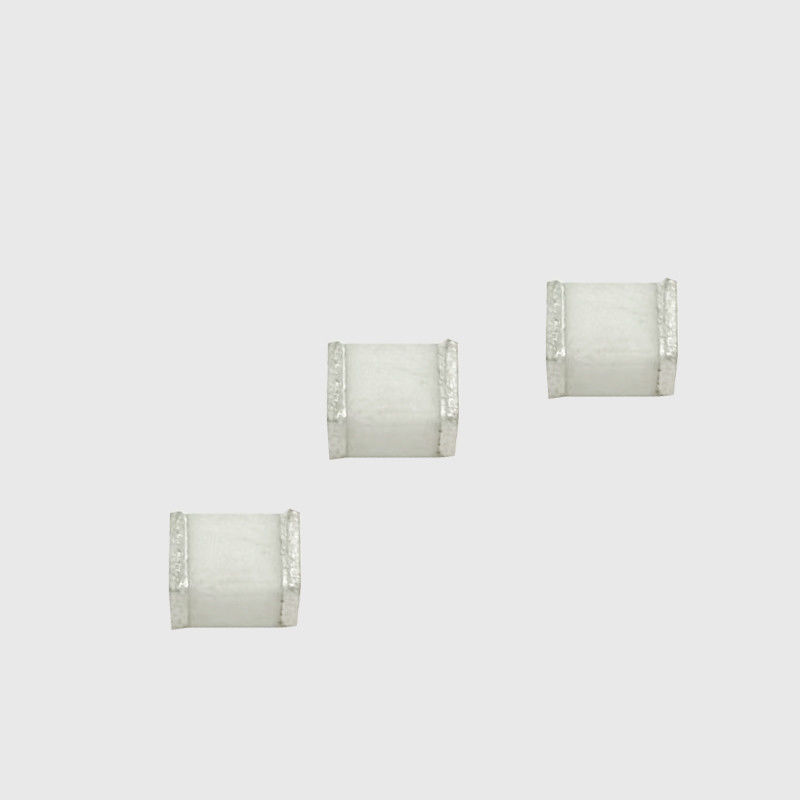

Газоразрядная трубка емкости 4.5мм*3.2мм СМД 230КСМ дизайна Микро-зазора низкая для источников питания
СМД 230XM.pdf
Газоразрядная трубка представляет собой компонент молниезащиты щелевого типа, который широко используется в молниезащите систем связи.Разрядная трубка часто используется в первой или первых двух ступенях многоуровневой схемы защиты для разряда мгновенного сверхтока молнии и ограничения перенапряжения.Поскольку межэлектродное сопротивление изоляции газоразрядной трубки велико, а паразитная емкость мала, она не подходит для высокочастотной защиты. Молниезащита для сигнальных линий имеет определенные преимущества.Основные недостатки защитных характеристик газоразрядной трубки заключаются в том, что время задержки разряда велико, чувствительность срабатывания не идеальна, трудно эффективно подавить волну молнии при крутом подъеме напора волны, а также проблема холостого хода в молниезащите энергосистемы.
Обычно используемые газоразрядные трубки включают двухэлектродные разрядные трубки и трехэлектродные разрядные трубки.Большинство материалов корпуса упаковки изготовлены из керамики, поэтому их называют керамическими газоразрядными трубками.
Принцип выбора
(1) Напряжение разряда постоянного тока газоразрядной трубки должно быть выше максимального напряжения при нормальной работе линии, чтобы не влиять на нормальную работу линии.
(2) Напряжение импульсного разряда газоразрядной трубки должно быть ниже максимального мгновенного значения напряжения, которое может выдержать линия, чтобы газоразрядная трубка могла реагировать быстрее, чем линия, в случае мгновенного перенапряжения, и заранее ограничить перенапряжение до безопасного значения.
(3) Удерживающее напряжение газоразрядной трубки должно быть как можно выше.После исчезновения перенапряжения газоразрядную трубку можно вовремя погасить, не влияя на нормальную работу линии.
(4) Заземляющий провод должен быть как можно короче и достаточно толстым, чтобы способствовать отводу больших переходных токов.
(5) Если перенапряжение длится слишком долго, газоразрядная трубка будет выделять много тепла.Во избежание повреждения защищаемого оборудования из-за перегрева газоразрядная трубка должна быть снабжена карточным устройством защиты от отказов.В настоящее время некоторые новинки газоразрядных трубок имеют карты отказоустойчивости.
Функции
• Соответствует RoHS и HF
• Размер: 4,5 мм * 3,2 мм
• Напряжение пробоя постоянного тока: 75~1000 В
• Стабильное напряжение пробоя.
• Высокое сопротивление изоляции.
• Высокое удерживающее напряжение.
• Высокая способность к поглощению переходных токов.
• Низкая емкость
• Конструкция с микрозазором
Рекомендуемые приложения
• Коммуникационное оборудование • Оборудование кабельного телевидения
• Испытательное оборудование
• Линии данных
• Источники питания
• Телекоммуникационная защита SLIC
• Телекоммуникации
