Подробная информация о продукте:
|
| DC Искр-над напряжением тока: | 75~1000V | Размер: | 4,5 мм * 3,2 мм |
|---|---|---|---|
| Подгоняйте: | обеспечьте обслуживания образца | Образец: | Доступный |
| ключевое слово: | Нагнетательная труба газа | Особенности: | Высокое сопротивление изоляции |
| Выделить: | Нагнетательная труба газа SMD,Нагнетательная труба газа 230XM |
||

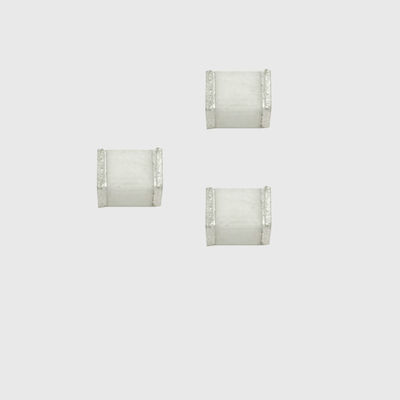

Высокая газоразрядная трубка сопротивления изоляции 4.5мм*3.2мм СМД 230СМ для источников питания
СМД 230XM.pdf
Принцип работы газоразрядной трубки
Когда приложенное напряжение превышает диэлектрическую прочность газа, зазор между двумя полюсами разрушает разряд, и исходное изолирующее состояние преобразуется в проводящее состояние.уровень остаточного давления.
Основные компоненты пентодной разрядной трубки в основном такие же, как у двухполюсных и трехполюсных разрядных трубок, они имеют лучшую симметрию разряда и подходят для многолинейной защиты.(Обычно используется для защиты линий связи) Рассеивание разряда двухполюсной газоразрядной трубки относительно велико.При использовании двухполюсной разрядной трубки синфазное перенапряжение может быть преобразовано в дифференциальное перенапряжение.Нормальное рабочее напряжение системы, подаваемое на оба конца газоразрядной трубки в системе, должно быть ниже, чем напряжение для поддержания разряда, иначе возникнет проблема свободного хода.Значение напряжения для поддерживающего тлеющего разряда выше, чем значение напряжения для поддерживающего дугового разряда
Принцип выбора
(1) Напряжение разряда постоянного тока газоразрядной трубки должно быть выше максимального напряжения при нормальной работе линии, чтобы не влиять на нормальную работу линии.
(2) Напряжение импульсного разряда газоразрядной трубки должно быть ниже максимального мгновенного значения напряжения, которое может выдержать линия, чтобы газоразрядная трубка могла реагировать быстрее, чем линия, в случае мгновенного перенапряжения, и заранее ограничить перенапряжение до безопасного значения.
(3) Удерживающее напряжение газоразрядной трубки должно быть как можно выше.После исчезновения перенапряжения газоразрядную трубку можно вовремя погасить, не влияя на нормальную работу линии.
(4) Заземляющий провод должен быть как можно короче и достаточно толстым, чтобы способствовать отводу больших переходных токов.
(5) Если перенапряжение длится слишком долго, газоразрядная трубка будет выделять много тепла.Во избежание повреждения защищаемого оборудования из-за перегрева газоразрядная трубка должна быть снабжена карточным устройством защиты от отказов.В настоящее время некоторые новинки газоразрядных трубок имеют карты отказоустойчивости.
Функции
• Соответствует RoHS и HF
• Размер: 4,5 мм * 3,2 мм
• Напряжение пробоя постоянного тока: 75~1000 В
• Стабильное напряжение пробоя.
• Высокое сопротивление изоляции.
• Высокое удерживающее напряжение.
• Высокая способность к поглощению переходных токов.
• Низкая емкость
• Конструкция с микрозазором
Рекомендуемые приложения
• Коммуникационное оборудование • Оборудование кабельного телевидения
• Испытательное оборудование
• Линии данных
• Источники питания
• Телекоммуникационная защита SLIC
• Телекоммуникации
