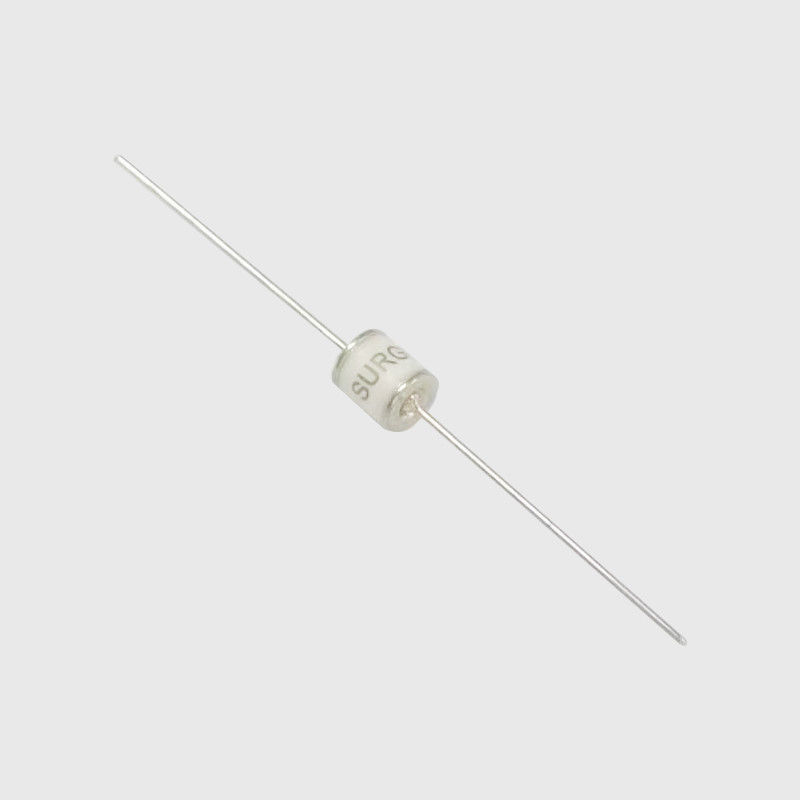

70V - 5000V стеклянный образец структуры нагнетательной трубы SMD доступный

Низкие нагнетательные трубы газа емкости - SX5 серия RoHS & HF уступчивый

SX5 0 - 230X SMDT.pdf


Структура


Некоторые нагнетательные трубы газа используют стекло как раковина заключения трубки. Некоторая также керамика пользы как раковина пакета, и нагнетательная труба заполнены с инертным газом со стабилизированными электрическими свойствами (как аргон и неоновый газ, etc.). Разрядные электроды обыкновенно используемой нагнетательной трубы вообще 2 или 3, и электроды отделены инертным газом. Согласно установке числа электродов, нагнетательную трубу можно разделить в нагнетательные трубы 2-поляка и 3-поляка.
Керамическая нагнетательная труба диода составлена чистого электрода утюга, крышки сплава никел-хроми-кобальта, крышки серебр-меди сваривая и керамического тела трубки и других главных компонентов. Разрядные электроды в трубке покрыты с радиоактивными окисями, и внутренняя стена трубки также покрыта с радиоактивными элементами для того чтобы улучшить расходные характеристики. Разрядный электрод главным образом имеет 2 структуры: палочковидный и чашевидный. В нагнетательной трубе палочковидного электрода, цилиндрическая тепловая защита установлена между электродом и стеной тела трубки. Экран жары может сделать керамическое тело трубки жара клонит к форме, так как будет никакой местный перегревать и причинит трубку сломать. Внутренность тепловой защиты также покрыта с радиоактивными окисями дальше для того чтобы уменьшить рассеивание разрядки. В нагнетательной трубе чашевидного электрода, сетка молибдена установлена на рот чашки, и элемент цезия установлен в чашку, которая также уменьшает рассеивание разрядки.
Нагнетательная труба 3-электрода также составлена чистых электродов утюга, крышек сплава никел-хроми-кобальта, крышек заварки серебр-меди, и керамических трубок. Отличающийся от нагнетательная труба диода, цилиндр сплава никел-хроми-кобальта добавлен к нагнетательной трубе 3-электрода как третий поляк, т.е., земной электрод.


Принцип


Принцип работы нагнетательной трубы разрядка газового зазора. Когда некоторое напряжение тока приложено между 2 поляками нагнетательной трубы, неровное электрическое поле произведено между электродами: под действием этого электрического поля, газ в трубке начинает разъединять. Когда подводимое напряжение увеличивает для того чтобы сделать зазор между электродами когда прочность поля превысит диэлектрическую прочность газа, зазор между 2 поляками будет сломан вниз разрядкой, и первоначальное изолируя государство будет преобразовано в проводное государство. После кондукции, напряжение тока между 2 поляками нагнетательной трубы останется на остаточном уровне напряжения тока определенном дугой разрядки. , это остаточное напряжение тока вообще очень низко, так, что радиотехническая аппаратура соединенная в порядке нагнетательной трубы будет защищена от повреждения перенапряжения

Особенности

1. RoHS & HF уступчивые
2. структура SMD
3. DC Искр-над напряжением тока: низкая емкость 70~5000V 4.
5. опознавание агенства: UL
6. рабочая температура: - 30°C | хранение +85°C
температура: - 40°C | +115°C


Условия хранения склада продуктов

· Условия хранения:
1. температура хранения: -10°C~+40°C
2. относительная влажность: ≤75%RH
3. держите далеко от въедливых атмосферы и солнечного света. · Период хранения: 1 год



Порекомендованные применения

1. Кабельный модем
2. xDSL
3. телевизионная приставка
4. телевизоры
5. поставщик силы
6. бытовая электроника
