конденсатор 1.0Uf с превосходным пламенем - retardant свойства P22.5MM безопасности 105K X2

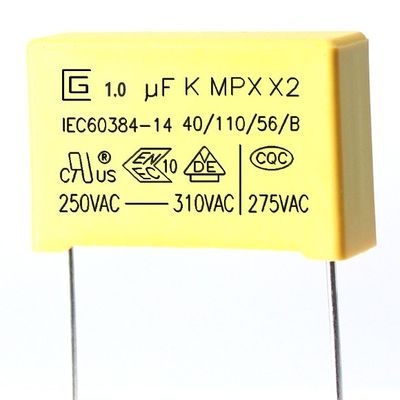

Большие изображения : конденсатор 1.0Uf с превосходным пламенем - retardant свойства P22.5MM безопасности 105K X2

Подробная информация о продукте:

Место происхождения:	Донг Гуань
Фирменное наименование:	CG
Сертификация:	VDE，CQC
Номер модели:	X2-105K-275VAC-E41

Оплата и доставка Условия:

Количество мин заказа:	10000 частей
Цена:	Discuss
Упаковывая детали:	200 шт./пакет, размер коробки: 45 см * 31 см * 34 см, внутренняя коробка: 29,2 см * 21 см * 31,3 см,
Время доставки:	15-21 дни работы
Условия оплаты:	T/T
Поставка способности:	100000000 штук

контакт

конденсатор 1.0Uf с превосходным пламенем - retardant свойства P22.5MM безопасности 105K X2

описание

Fetures:	Отличные огнезащитные свойства	Емкость:	1,0 мкФ
Расклассифицированное напряжение тока:	250-310В	Рабочая температура:	-40℃～+110℃
Применение:	Бытовая техника, блок питания, амперметр	Средства массовой информации доступные:	Схема данных, фото
Выделить:	Собственная личность излечивая конденсатор безопасности X2 , Конденсатор безопасности P22.5MM X2 , 1.0Uf металлизировало пленочный конденсатор полипропилена

Пламя конденсатора безопасности длинной жизни должное 1.0уф 105К 275ВАК С2 превосходное - ретардант

Конденсатор безопасности X2.pdf

Конденсатор X ---- металлизированный полипропиленовый пленочный конденсатор;обычно в конденсаторах X в основном используются полиэфирные пленочные конденсаторы с относительно большим сопротивлением пульсирующему току.Конденсатор такого типа имеет большие размеры, но допускает большие мгновенные токи зарядки и разрядки, а его внутреннее сопротивление, соответственно, мало.Конденсатор x изготовлен из высоковольтной пластиковой упаковки OPP (обработка обмотки из металлизированного полипропиленового материала) с квадратной снаружи и круглой внутри.Материал opp не только обладает лучшими электрическими характеристиками, но также может эффективно уменьшить влияние высокочастотных импульсов при параллельном подключении к входу источника питания.Влияние блока питания.

Маркировка

1. Логотип СИГУ:
2. Емкость: (104 К, 0,1 мкФ)
3. Допуск емкости: (К) ± 10%
4. Номинальное напряжение: 250 275 300 305 310 В переменного тока. 5. Класс продукта: X2.
6. Тип продукта: MPX
7. Климатическая категория: 40/110/56
8. Класс пассивной воспламеняемости: B
9. Знак одобрения Китая: CQC
10. Знак одобрения Германии: VDE
11. Знак одобрения ENEC: ENEC
12. Американский знак одобрения: CUL
13. Стандарт утверждения: IEC60384-14

Введение продуктов

MPX обмотаны диэлектриком из металлизированной полипропиленовой пленки, имеют неиндуктивную конструкцию, выводы из луженой медной проволоки и огнестойкое покрытие из эпоксидной смолы.Они обладают отличными свойствами самовосстановления и хорошей огнестойкостью в соответствии с UL 94-V0.

Тип приложения

Продукты будут широко использоваться для подавления помех и применения конденсаторов через линию. Подходит для использования в ситуациях, когда выход из строя конденсатора не приведет к опасности поражения электрическим током.

Функции

1 Безиндукционная конструкция

2 Высокая влагостойкость

3 Свойство самовосстановления

4 Огнестойкий тип (соответствие UL 94V-0)

5 Очень маленькая потеря

6 Отличные частотные и температурные характеристики

7 Высокое сопротивление изоляции

Технические характеристики (МЭК 60384-14)

Путь утечки и электрический зазор

Диапазон напряжения

Расстояние утечки

Электрический зазор

250 В переменного тока＜

UR≤440 В переменного тока

> 4,0 мм

> 3,0 мм

130 В переменного тока＜

UR≤250 В переменного тока

> 3,0 мм

> 2,5 мм

Тестовые задания	Требования к производительности	Условия испытаний
Емкость	В пределах указанного допуска	1 кГц, 1 В среднекв. Макс.при 25℃
Коэффициент рассеяния	0,001 (0,1%) Макс.	1 кГц, 1 В среднекв. Макс.при 25℃
Защита от напряжения	Не должно быть отклонений	Между клеммами 4.3UR (Vdc) Тест 60сек.
Защита от напряжения	Не должно быть отклонений	Между клеммой и корпусом UR×200%+1500 В перем. тока, 60 с.
Изоляционное сопротивление	CR ≤ 0,33 мкФ IR ≥ 15 000 МОм CR > 0,33 мкФ IR ≥ 6 000 с	100 ± 15 В постоянного тока, 60 с / 25 ℃
Надежность окончаний	Без обрыва провода и без повреждения конденсатора	Прочность на растяжение терминальной нагрузки: 1,0 кг Время удержания: 10 ± 1 сек.
Надежность окончаний	Без обрыва провода и без повреждения конденсатора	Прочность на изгиб терминальной нагрузки: 0,5 кг Время изгиба: 4 x 90 ﾟ
Стойкость к теплу пайки	(1) Внешний вид: без видимых повреждений (2) △C/C: ≤ ±5% от начального значения	Температура припоя: 260 ± 5 ℃ Время пайки: 5 ± 0,5 сек.
паяемость	95% лужение поверхности	Температура припоя: 260 ± 5 ℃ Время пайки: 2 ± 0,5 сек.
Быстрое изменение температуры	Конденсаторы должны быть осмотрены визуально, на них не должно быть видимых повреждений.	Температура нижней категории: -40 ℃ Температура верхней категории: 110 ℃ Количество циклов: 5 Продолжительность t1 = 30 мин.
Вибрация	Конденсаторы должны быть осмотрены визуально, на них не должно быть видимых повреждений.	Диапазон частот: 10 ~ 55 Гц Курс: X,Y,Z (ось) 2 часа на ось (всего 6 часов) Амплитуда смещения: 0,75 мм

Тестовые задания	Требования к производительности	Условия испытания
Климатическая последовательность	(1) Внешний вид: без видимых повреждений (2) △C/C: ≤ ±5% от начального значения (3) DF (tanδ): ≤ 0,008 увеличенного значения (4) IR : ≥ 50% применимых пределов (5) Защита от напряжения: нормальный	Сухое тепло Верхняя температура: 110 ℃ Нижняя продолжительность: 16 часов
Климатическая последовательность		Холодный Температура: -40℃ Продолжительность: 2 часа
Установившееся состояние влажного тепла	(1) Внешний вид: без видимых повреждений (2) △C/C: ≤ ±5% от начального значения (3) DF (tanδ): ≤ 0,008 увеличенного значения (4) IR : ≥ 50% применимых пределов (5) Защита от напряжения: нормальный	+40°C и относительная влажность 93%, 56 дней
Зарядка и разрядка	(1) Внешний вид: без видимых повреждений (2) △C/C: ≤ ±10% от начального значения (3) DF (tanδ): ≤ 0,008 увеличенного значения (4) IR : ≥ 50% применимых пределов	Испытательное напряжение: √2 x URVAC 50 Гц Зарядка и разрядка: 0,5 сек/время Повторяется 10000 циклов
Выносливость	(1) Внешний вид: без видимых повреждений (2) △C/C: ≤ ±10% от начального значения (3) DF (tanδ): ≤ 0,008 увеличенного значения (4) IR : ≥ 50% применимых пределов	1,25 x UR VAC 50 Гц, один раз в час увеличить до 1000 В переменного тока на 0,1 секунды, 1000 часов при максимальной номинальной температуре

Условия хранения

1 Следует отметить, что способность клемм к пайке может ухудшиться при хранении в атмосфере в течение длительного времени.
2 Он не должен находиться в условиях особенно высокой температуры и высокой влажности, он должен соответствовать следующим условиям (храниться в оригинальной упаковке)
Температура: 35 МАКС. Относительная влажность: 60% МАКС.
3 Срок хранения:Утрата:максимум 12 месяцев (с даты изготовления, указанной на этикетке в пакете)

Элемент	Характеристическое требование					Метод тестирования и состояние
Климатическая категория	40/110/56
Класс пассивной воспламеняемости	Б
Рабочая Температура	-40~+110
Диапазон емкости	0,0022 мкФ~2,2 мкФ
Допуск емкости	±10%(К),±20%(М)					1 кГц, 1,0 В среднеквадратичного значения, 25
Номинальное напряжение	250 В переменного тока/275 В переменного тока/300 В переменного тока/305 В переменного тока/310 В переменного тока
Коэффициент рассеяния	1 кГц<0,10%					ИК≥6000 с
Изоляционное сопротивление	C≤0,33 мкФ		С>0,33 мкФ			УР>100В, 100В постоянного тока,
	ИК≥15000МОм		ИК≥6000 с			60С, 20
Выдерживаемое напряжение между клеммами	Отсутствие постоянного пробоя или перекрытия					4.3UR(dc) 60с 25Ток отключения 10мА
Выдерживаемое напряжение между клеммами и корпусом	Отсутствие постоянного пробоя или перекрытия					2UR+1500 В (перем. тока) 60 с 25 ≥2000 В (перем. тока) 25
МАКС.Время нарастания импульса (dv/dt)	Расстояние между выводами
	7,5 мм 600 В/мкс	10мм		15мм	22,5 мм		27,5 мм	37,5 мм 100 В/мкс

Требования к окружающей среде

1 Соответствие требованиям RoHS.
2 Соответствие требованию REACH.
3 без галогена (по мере необходимости).
4 См. в приложении 2 отчеты об испытаниях Rohs и Reach третьей стороной.

Контроль качества

конденсатор 1.0Uf с превосходным пламенем - retardant свойства P22.5MM безопасности 105K X2 0

Структура продукта
