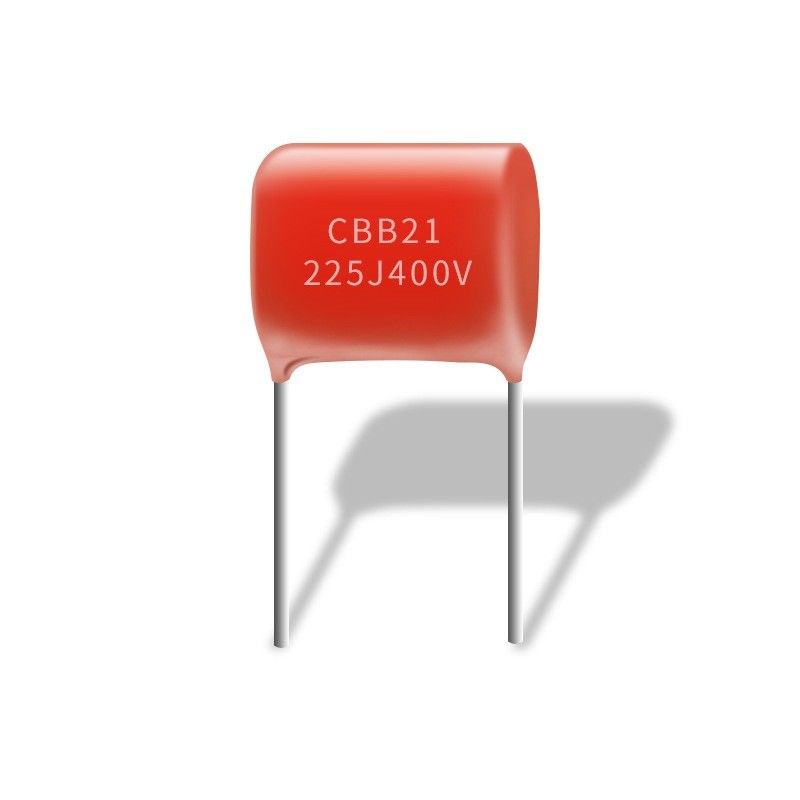

Не индуктивное пламя конденсатора структуры CBB21 225J 400V - retardant покрытие порошка эпоксидной смолы

Неиндуктивная структура CBB21 225J 400V металлизировала пламя пленочного конденсатора полиэстера - retardant покрытие порошка эпоксидной смолы

Что характеристики и функции металлопленочных конденсаторов CBB21?

1. Сопротивление к высокой частоте, и высокочастотная потеря очень небольшие, гораздо небольшее чем металлизированные CL пленочные конденсаторы полиэстера, высокая надежность, хорошая стабильность, и длинная жизнь.
2. Внутреннее повышение температуры небольшое, высокотемпературное сопротивление 105°C, и высокотемпературное представление сопротивления хорошо. (Оно должен быть замечен что много конденсаторов CBB21 на рынке который режет углы. Они используют плохие материалы и могут только выдержать высокие температуры 85°C)
3. высокое сопротивление изоляции, оно имеет хорошие самолечебные свойства, конечно, это также общая черта большинств пленочных конденсаторов.
4. Экстерьер помещен с эпоксидной смолой. Если вы хотите использовать его в некоторых жестких окружающих средах, то вы можете также выбрать конденсаторы MPB. Свое внутреннее ядр это же как это из конденсаторов CBB21, но экстерьер загерметизирован с пластиковой раковиной.

Использование:


Соответствующий для случаев DC и lowpulse, для усилителя, ТВ, сообщений, электропитания, водителей СИД и других требований небольшого размера цепи.

Спецификация:


Климатическая категория	40/085/21
Расклассифицированное напряжение тока	63V, 100V, 250V, 400V, 630V
Ряд емкости	0.0010μF~1.0μF
Доказательство напряжения тока	1,6 UR
Сопротивление изоляции	≥3 000MΩ, CR≤0.33μF
	≥1 000S, CR>0.33μF
	(20℃, 1min)
Фактор Disspation	≤0.008 (20℃, 1kHz)

Чертеж плана:

вопросы и ответы

Q; Материалы продуктов?
; Металлизированный фильм для + конденсаторы ранга. Кроме того мы признаваем изготовление на заказ
Q; Образцы свободны?
: да!
Q; Проверка качества?
; Качество во-первых, мы проходило аттестацию ДОСТИГАЕМОСТИ ISO9001and ROHS, по мере того как важная часть управления качеством, проверки качества ключ к доказывать эффективность качественной аттестации.



Что преимущества CBB21 как конденсатор фильтра?


Должен ли конденсатор фильтра быть конденсатором CBB21 или электролитическим конденсатором, легко выбрать. Электролитический конденсатор необходимо использовать для того чтобы фильтровать волну DC, но электролитическому конденсатору необходимо использовать для того чтобы фильтровать волну AC, даже если он дешев, вы нужно использовать в это время емкость CBB21.
Фильтруя принцип конденсатора CBB21 фактически не осложнен. Фильтровать процесс поручать и discharging. Функция конденсатора фильтра просто сделать фильтрованным напряжением тока выхода стабилизированное напряжение тока DC. Свой принцип работы что конденсатор поручен когда выпрямленное напряжение тока выше чем напряжение тока конденсатора, и конденсатор discharged когда выпрямленное напряжение тока ниже чем напряжение тока конденсатора. Во время поручая и discharging процесса, так, что напряжение тока выхода будет по существу стабилизировано.
Много конденсаторы и индукторов имеют функцию фильтровать, потому что они имеют функции накопления энергии, и фильтрующ осуществляет путем использование их функций. Просеивающий контур требует, что конденсатор накопления энергии имеет большую емкость. Поэтому, большинств просеивающие контуры используют электролитические конденсаторы. Однако, в цепи AC, CBB21 необходимо использовать как конденсатор фильтра, даже если цена электролитического конденсатора ниже, оно нельзя использовать.
Конденсаторы с различными емкостями имеют различные фильтруя влияния. Вообще, конденсаторы около 10PF использованы для того чтобы фильтровать вне сигналы высокочастотного взаимодействия, и конденсаторы около 0.1UF использованы для того чтобы фильтровать вне низкочастотное взаимодействие пульсации. Выбирая емкость конденсатора фильтра, вообще волны больших емкостных фильтров низкочастотные, и волны небольших емкостных фильтров высокочастотные. Только путем выбор самой соотвествующей величины емкости можно самое лучшее фильтруя влияние достигнуть.
