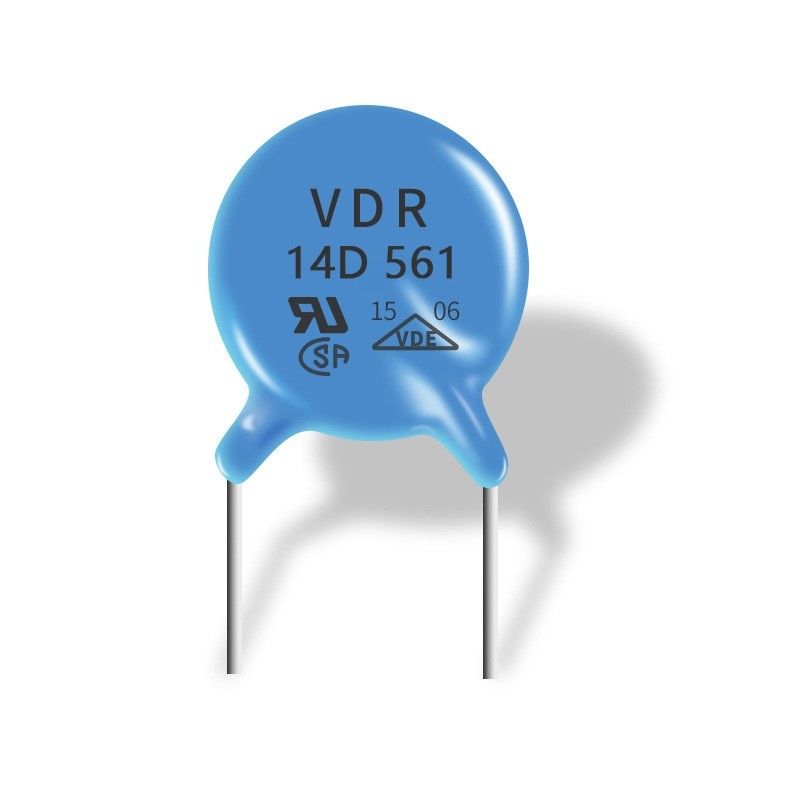

Промышленный варистор окиси цинка, варистор 14D561k для электронных блоков

Отсутствие вольного варистора металлической окиси 14D 561k быстро отвечая переходному перенапряжению


Электрические характеристики

Варисторы остаются непроводящими во время нормального функционирования. Как прибор режима шунта, варисторы часто использованы для того чтобы подавить пульсации линейного напряжения когда напряжение тока через их остается хорошо под их «зажимать напряжение тока». Варисторы могут вылтить из строя по двум причинам.

Неожиданные отказы имеют произведенное должное к неудачным попыткам ограничивать очень большие пульсации причиненные событиями как забастовки без предупреждения, где включили энергия, который много порядков величины более высоких чем варистор может отрегулировать. Последующая настоящая подача от удара смогла расплавить, сгореть или даже испарить варистор. Этот термальный беглец должен к недостатку единообразия на соединениях индивидуальных границ между зернами, водя к отказу доминантного настоящего пути под термальным стрессом когда энергия в переходном ИМПе ульс (обычно измерил в джоулях) слишком высока (т.е. значительно превышает коэффициент изготовления «абсолютного максимума оценок»). Потенциал для неожиданного отказа может быть уменьшен путем переоценивать или использование специально выбранное MOVs параллельно.

Кумулятивное ухудшение происходит как больше пульсации происходит. По историческим причинам, много было misspecified MOVs, позволяющ частой инфляции которая также уменьшает емкость. В этом случае, варистор заметно не поврежден и наружно не кажется, что действует (отсутствие неожиданного отказа), но он больше не не обеспечивает защиту. Окончательно, он идет в короткое замыкание по мере того как разрядка энергии создает проводной путь через окись.

Основной параметр влияя на продолжительность жизни варистора своя оценка энергии (джоуля). Увеличение энергетического уровня увеличивает номер (определенного максимального размера) переходных ИМПов ульс оно может приспособить в геометрической прогрессии так же, как кумулятивная сумма энергии от зажатых более небольших ИМПов ульс. Когда эти ИМПы ульс происходят, «зажимать напряжение тока» оно обеспечивает во время каждого события уменьшает, и варистор вообще учтен функционально ухудшенный когда свои «зажимающ изменения напряжение тока» 10%. Диаграммы продолжительности жизни изготовителя включают настоящее, суровость, и количество переходных процессов для прогноза отказа основанного на полной энергии рассеиванной над жизнью части.

В бытовой электронике, особенно ограничители перенапряжения, используемые варисторы ДВИЖЕНИЙ небольшие достаточно что они окончательно потерпят неудачу. Другие применения, как передача энергии, польза конструированное VDRs различных структур во множественных конфигурациях, на длинная жизнь.

Спецификации:



Номер детали	ВПТ (v)	Vdc (v)	V1mA (v)	Ip (a)	Vc (v)	Я стандарт (a)	Я (a) высокая пульсация	Стандарт (j)	(J) высокая пульсация	Расклассифицированная сила (w)	C@1KHz (pf)
10D180K (J)	11	14	18 (15-21.6)	5	36	500	1000	2,1	3,0	0,05	5600
10D220K (J)	14	18	22 (19.5-26)	5	43	500	1000	2,5	5,0	0,05	4500
10D270K (J)	17	22	27 (14-31)	5	53	500	1000	3,0	6,0	0,05	3700
10D330K (J)	20	26	33 (29.5-36.5)	5	65	500	1000	4,0	7,0	0,05	3000
10D390K (J)	25	31	39 (35-43)	5	77	500	1000	4,6	9,0	0,05	2400
10D470K (J)	30	38	47 (42-52)	5	93	500	1000	5,5	11	0,05	2100
10D560K (J)	35	45	56 (50-62)	5	110	500	1000	7,0	13	0,05	1800
10D680K (J)	40	56	68 (61-75)	5	135	500	1000	8,2	15	0,05	1500
10D820K (J)	50	65	82 (74-90)	25	135	2500	3500	12	17	0,4	1200
10D101K (J)	60	85	100 (90-110)	25	165	2500	3500	15	18	0,4	1000
10D121K (J)	75	100	120 (108-132)	25	200	2500	3500	18	21	0,4	830
10D151K (J)	95	125	150 (135-165)	25	250	2500	3500	22	25	0,4	670
10D181K (J)	115	150	180 (162-198)	25	300	2500	3500	27	30	0,4	560
10D201K (J)	130	170	200 (180-220)	25	340	2500	3500	30	35	0,4	500
10D221K (J)	140	180	220 (198-242)	25	360	2500	3500	32	39	0,4	450
10D241K (J)	150	200	240 (216-264)	25	395	2500	3500	35	42	0,4	420
10D271K (J)	175	225	270 (243-297)	25	455	2500	3500	37	49	0,4	370
10D301K (J)	190	250	300 (270-330)	25	500	2500	3500	40	54	0,4	330
10D331K (J)	210	275	330 (297-363)	25	550	2500	3500	43	58	0,4	300
10D361K (J)	230	300	360 (324-396)	25	595	2500	3500	47	65	0,4	280
10D391K (J)	250	320	390 (351-429)	25	650	2500	3500	60	70	0,4	260
10D431K (J)	275	350	430 (387-473)	25	710	2500	3500	65	80	0,4	230
10D471K (J)	300	385	470 (423-517)	25	775	2500	3500	67	85	0,4	210
10D511K (J)	320	415	510 (459-561)	25	845	2500	3500	69	90	0,4	200
10D561K (J)	350	460	560 (504-616)	25	925	2500	3500	70	92	0,4	180
10D621K (J)	385	505	620 (558-682)	25	1025	2500	3500	72	95	0,4	160
10D681K (J)	420	560	680 (612-748)	25	1120	2500	3500	75	98	0,4	150
10D751K (J)	460	615	750 (675-825)	25	1240	2500	3500	77	100	0,4	130
10D781K (J)	485	640	780 (702-858)	25	1290	2500	3500	80	105	0,4	130
10D821K (J)	510	670	820 (738-902)	25	1355	2500	3500	85	110	0,4	120
10D911K (J)	550	745	910 (819-1001)	25	1500	2500	3500	93	130	0,4	110
10D102K (J)	625	825	1000 (900-1100)	25	1650	2500	3500	102	140	0,4	100
10D112K (J)	680	895	1100 (990-1210)	25	1815	2500	3500	115	155	0,4	90
