Подробная информация о продукте:
|
| Применение: | Подавление импульсного тока в импульсном блоке питания и цепи питания | OEM ODM: | Да |
|---|---|---|---|
| Рабочая температура: | -40℃~200℃ | Подгоняйте: | обеспечьте обслуживания образца |
| Образец: | Доступный | Технология: | Углеродный состав |
| Тип пакета: | Через отверстие | Доступные носители: | техническое описание, фото |
| Выделить: | Резистор ODM NTC термальный,резистор 10D15 NTC термальный,NTC 10D15 |
||

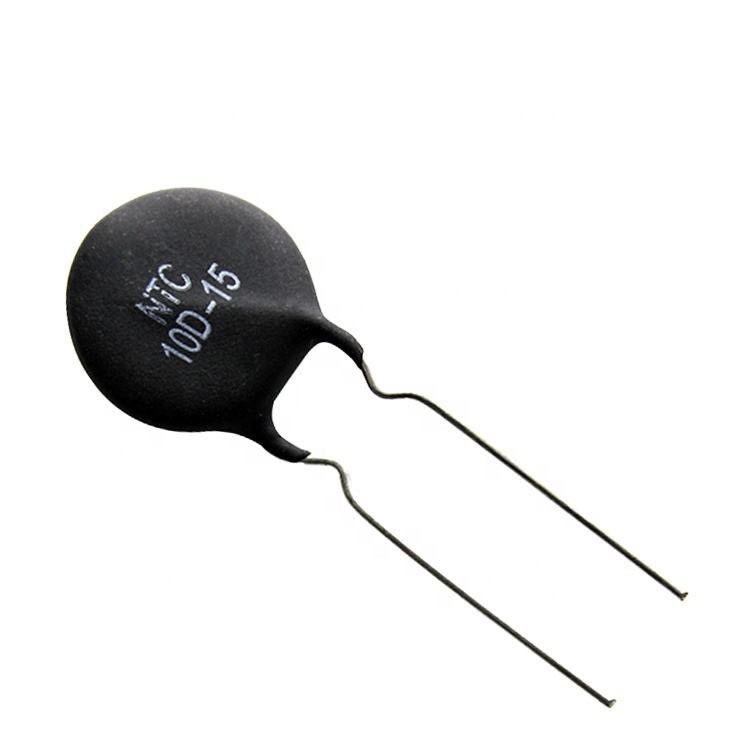

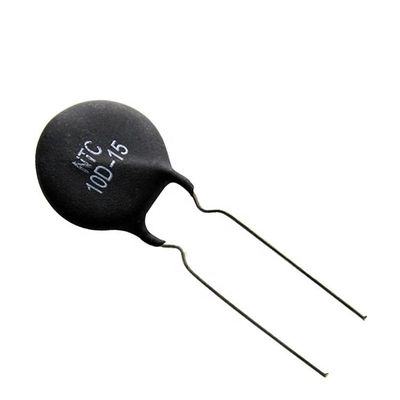

Быстрая способность термального резистора ответа 10D15 NTC сильная подавить течение пульсации
Главное преимущество
Основная особенность термистора своя высокая чувствительность. Свой коэффициент температуры сопротивления 10-100 раз это из металла. Он может обнаружить изменения температуры 10-6°C; работая диапазон температур широк, нормальный прибор температуры соответствующий для -55°C | 315°C, высокотемпературный прибор соответствующее для температур над 315°C (перед 2000°C), и прибор низкой температуры соответствующий для 273°C | 55°C; небольшой размер, может измерить температуру свободных пространств, полостей и кровеносных сосудов в человеческом теле, которое не может быть измерено другими термометрами; легкий для использования, значение сопротивления в границах 0,1 | 100kΩ; любой выбор между ими; легкий для обработки в сложную форму, массовое производство; хорошая стабильность, сильная емкость перегрузки.
Применения:
Смогите быть установлено в цепи силы:
• Электропитания и инверторы
• Бесперебойные электропитания
• Энергосберегающие лампы
• Электронные балласты
• Предохранение от нити различных типов ламп
• Некоторые типы подогревателей
• Для цепей более высокой силы спросите о MF73
и усмирители пульсации серии MF74.
| модель | Расклассифицированная сила нуля | Max.steady Течение государства (a) | Остаток Сопротивление (Ω) | B25/85 (K) | Время Themal Константы | Диссипация |
| 1.3D-13 | 1,3 | 7 | 0,089 | 2700 | ≤70 | ≥13 |
| 1.5D-13 | 1,5 | 7 | 0,089 | 2700 | ||
| 2.5D-13 | 2,5 | 6 | 0,108 | 2700 | ||
| 3D-13 | 3 | 6 | 0,145 | 2700 | ||
| 4D-13 | 4 | 5 | 0,146 | 2700 | ||
| 4.7D-13 | 4,7 | 5 | 0,147 | 2800 | ||
| 5D-13 | 5 | 5 | 0,15 | 2800 | ||
| 6D-13 | 6 | 4 | 0,211 | 2800 | ||
| 6.8D-13 | 6,8 | 4 | 0,228 | 3000 | ||
| 7D-13 | 7 | 4 | 0,232 | 3000 | ||
| 8D-13 | 8 | 4 | 0,275 | 3000 | ||
| 10D-13 | 10 | 4 | 0,272 | 3000 | ||
| 12D-13 | 12 | 3 | 0,483 | 3000 | ||
| 15D-13 | 15 | 3 | 0,488 | 3100 | ||
| 16D-13 | 16 | 3 | 0,454 | 3100 | ||
| 18D-13 | 18 | 3 | 0,511 | 3200 | ||
| 20D-13 | 20 | 3 | 0,568 | 3200 | ||
| 22D-13 | 22 | 3 | 0,581 | 3200 | ||
| 25D-13 | 25 | 2 | 0,625 | 3200 | ||
| 30D-13 | 30 | 2 | 0,696 | 3200 | ||
| 33D-13 | 33 | 2 | 0,765 | 3200 | ||
| 47D-13 | 47 | 2 | 1,091 | 3200 | ||
| 50D-13 | 50 | 2 | 1,161 | 3200 |
Технические данные
Диаметр Φ40mm тела
| P/N | R25±20% (Ω) | Термальный чувствительный индекс B±10% (k) | Максимальное номинальное настоящее Imax (a) | Приблизительный r Макс настоящего Rmax (Ω) | Максимальная диссипация силы Pmax (w) | Термальная константа времени (mW/C) | Термальная константа времени (s) | Максимальная емкость импульса (uF) 240VAC |
| MF73-0.2/50 | 0,2 | 2600 | 50 | 0,007 | 25 | ≥55 | ≤350 | 8000 |
| MF73-0.5/40 | 0,5 | 2600 | 40 | 0,008 | 6800 | |||
| MF73-3/28 | 3 | 2800 | 28 | 0,02 | 6800 | |||
| MF73-5/25 | 5 | 3000 | 25 | 0,028 | 4700 | |||
| MF73-8/20 | 8 | 3200 | 20 | 0,034 | 3300 | |||
| MF73-10/19 | 10 | 3200 | 19 | 0,038 | 3300 |
Диаметр Φ45mm тела
| P/N | R25±20% (Ω) | Термальный чувствительный индекс B±10% (k) | Максимальное номинальное настоящее Imax (a) | Приблизительный r Макс настоящего Rmax (Ω) | Максимальная диссипация силы Pmax (w) | Термальная константа времени (mW/C) | Термальная константа времени (s) | Максимальная емкость импульса (uF) 240VAC |
| MF73-0.2/65 | 0,2 | 2600 | 65 | 0,006 | 30 | ≥70 | ≤480 | 11500 |
| MF73-0.5/50 | 0,5 | 2600 | 50 | 0,007 | 8000 | |||
| MF73-2/40 | 2 | 2600 | 40 | 0,012 | 8000 | |||
| MF73-5/30 | 5 | 3000 | 30 | 0,025 | 6800 | |||
| MF73-10/24 | 10 | 3200 | 24 | 0,032 | 4700 |
Диаметр Φ50mm тела
| P/N | R25±20% (Ω) | Термальный чувствительный индекс B±10% (k) | Максимальное номинальное настоящее Imax (a) | Приблизительный r Макс настоящего Rmax (Ω) | Максимальная диссипация силы Pmax (w) | Термальная константа времени (mW/C) | Термальная константа времени (s) | Максимальная емкость импульса (uF) 240VAC |
| MF73-0.2/80 | 0,2 | 2600 | 80 | 0,004 | 36 | ≥90 | ≤650 | 15000 |
| MF73-0.5/60 | 0,5 | 2600 | 60 | 0,006 | 11500 | |||
| MF73-1/56 | 1 | 2600 | 56 | 0,008 | 11500 | |||
| MF73-3/40 | 3 | 2800 | 40 | 0,015 | 11500 | |||
| MF73-5/35 | 5 | 3000 | 35 | 0,022 | 8000 | |||
| MF73-6.8/32 | 6,8 | 3000 | 32 | 0,025 | 8000 | |||
| MF73-10/27 | 10 | 3200 | 27 | 0,03 | 6800 |
Процесс продукта
Меры предосторожности для пользы термистора NTC
1. Внимание оплаты к работая температуре термистора NTC.
Не используйте термисторы NTC вне температурной амплитуды рабочей температуры. Рабочая температура φ5, φ7, φ9, серии φ11 -40~+150°C; рабочая температура φ13, φ15, серии φ20 -40~+200°C.
2. Пожалуйста оплатите внимание для использования термистора NTC под условием расклассифицированной силы.
Максимальная расценк сила каждой спецификации является следующим: φ5-0.7W, φ7-1.2W, φ9-1.9W, φ11-2.3W, φ13-3W, φ15-3.5W, φ20-4W.
3. Меры предосторожности для пользы в окружающей среде высокой температуры и высокой влажности.
Если термистору нужно быть использованным в высокотемпературном, то окружающая среда высоко-влажности, использовать типа оболочк термистор, и использует защитную оболочку для того чтобы подвергнуть закрытая часть действию окружающей среды (воды, влаги), и раскрывая часть оболочки непосредственный контакт вода и пар.
4. Не смогите быть использовано во вредном газе и жидкостной окружающей среде.
Не используйте его в окружающей среде коррозионного газа или окружающей среде где она подвергнется действию электролитов, соленой воды, кислот, алкалиов, или органических растворителей.
