Подробная информация о продукте:
|
| Особенности: | Хорошие свойства самовосстановления | Емкость:: | 1,2 мкФ |
|---|---|---|---|
| Номинальное напряжение:: | 250-310В | Материал: | Металлизированная полипропиленовая пленка |
| Применение: | Общее назначение | ключевое слово: | Конденсатор безопасности X2 |
| Выделить: | Конденсатор 1,5 UF,конденсатор 155k 1 |
||

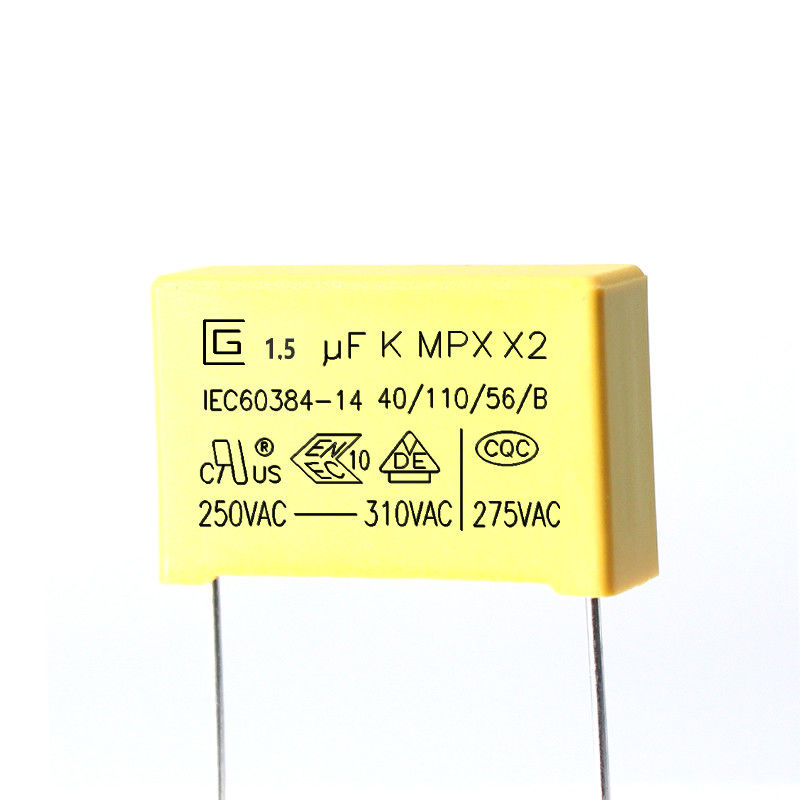

Металлизированные свойства конденсатора безопасности фильма 1.5уф 155К 125ВАК С2 полипропилена хорошие самозаживляющие
Конденсаторы безопасности X2 относятся к типу защитных конденсаторов.В таких случаях используются предохранительные конденсаторы, то есть после выхода из строя конденсатора он не вызовет поражения электрическим током и не будет угрожать личной безопасности.
1. Основная структура предохранительного конденсатора X2.
Он изготовлен из металлизированной полипропиленовой пленки с неиндуктивной структурной обмоткой, с использованием луженой стальной проволоки, плакированной медью, пластиковой оболочки и упаковки из негорючей эпоксидной смолы.
В качестве диэлектрика используется полипропиленовая пленка, а в качестве электрода - металлический цинко-алюминиевый слой на поверхности, напыленный в вакууме.Он изготавливается путем намотки и других процессов.Внешний корпус упакован в огнестойкий пластиковый корпус (PBT) и залит эпоксидной смолой.Дизайн внешнего вида компактен и подходит для установки в условиях высокой плотности.
Конденсатор безопасности X2.pdf
Характеристики защитных конденсаторов X2
Неиндукционная конструкция с металлизированной полипропиленовой пленкой.
Отличная влагостойкость.
самоисцеление.
Отличные огнезащитные свойства.
Способен выдерживать удары перенапряжения.
Использование предохранительных конденсаторов Х2.
Подавляет электромагнитные помехи.
Перемычка линий.
Он подходит для уменьшения сопротивления и емкости амперметров, драйверов светодиодов, контроллеров и т. д., включенных последовательно в цепь.
Маркировка
1. Логотип СИГУ:
2. Емкость: (104 К, 0,1 мкФ)
3. Допуск емкости: (К) ± 10%
4. Номинальное напряжение: 250 275 300 305 310 В переменного тока. 5. Класс продукта: X2.
6. Тип продукта: MPX
7. Климатическая категория: 40/110/56
8. Класс пассивной воспламеняемости: B
9. Знак одобрения Китая: CQC
10. Знак одобрения Германии: VDE
11. Знак одобрения ENEC: ENEC
12. Американский знак одобрения: CUL
13. Стандарт утверждения: IEC60384-14
|
НЕТ. |
Основные материалы |
Спецификация |
Примечание |
|
1 |
Металлизированная полипропиленовая пленка |
MPZAH или MPPA (5 ~ 12 мкм) |
--- |
|
2 |
Zn, линия Sn |
Zn или сплав Zn и Sn |
--- |
|
3 |
Терминал |
Cu (медная проволока) (Φ0,55 или 0,75 мм) |
±0,05 мм |
|
4 |
Герметичный материал |
Эпоксидная смола |
УЛ94-В0 |
|
5 |
Пластиковый корпус |
ПБТ |
УЛ94-В0 |
Функции
1. Он специально разработан для последовательного подключения к сети 100-240 В переменного тока, т. е. емкостного делителя, например, счетчика энергии, драйвера светодиодов и т. д.
2. Металлизированная полипропиленовая пленка
3. Хорошие самовосстанавливающиеся свойства, выдерживающие перенапряжение.
4. Долгая стабильность емкости
5.хорошие свойства во влажной среде
6. Отличные активные и пассивные огнестойкие способности
Конструкция и основные материалы изделий
Технические характеристики (МЭК 60384-14)
| Тестовые задания | Требования к производительности | Условия испытания |
| Емкость | В пределах указанного допуска | 1 кГц, 1 В среднекв. Макс.при 25℃ |
| Коэффициент рассеяния | 0,001 (0,1%) Макс. | 1 кГц, 1 В среднекв. Макс.при 25℃ |
| Защита от напряжения | Не должно быть отклонений | Между клеммами 4.3UR (Vdc) Тест 60сек. |
| Между клеммой и корпусом UR×200%+1500 В перем. тока, 60 с. | ||
| Изоляционное сопротивление | CR ≤ 0,33 мкФ IR ≥ 15 000 МОм CR > 0,33 мкФ IR ≥ 6 000 с | 100 ± 15 В постоянного тока, 60 с / 25 ℃ |
| Надежность окончаний | Без обрыва провода и без повреждения конденсатора |
Прочность на растяжение терминальной нагрузки: 1,0 кг |
|
Прочность на изгиб терминальной нагрузки: 0,5 кг |
||
| Стойкость к теплу пайки |
(1) Внешний вид: без видимых повреждений |
Температура припоя: 260 ± 5 ℃ |
| паяемость | 95% лужение поверхности |
Температура припоя: 260 ± 5 ℃ |
| Быстрое изменение температуры | Конденсаторы должны быть осмотрены визуально, на них не должно быть видимых повреждений. |
Температура нижней категории: -40 ℃ |
| Вибрация | Конденсаторы должны быть осмотрены визуально, на них не должно быть видимых повреждений. |
Диапазон частот: 10 ~ 55 Гц |
| Тестовые задания | Требования к производительности | Условия испытания |
| Климатическая последовательность |
(1) Внешний вид: без видимых повреждений |
Сухое тепло |
|
Холодно |
||
| Установившееся состояние влажного тепла |
(1) Внешний вид: без видимых повреждений |
+40°C и относительная влажность 93%, 56 дней |
| Зарядка и разрядка |
(1) Внешний вид: без видимых повреждений |
Испытательное напряжение: √2 x URVAC 50 Гц |
| Выносливость |
(1) Внешний вид: без видимых повреждений |
1,25 x UR VAC 50 Гц, один раз в час |
Условия хранения
1 Следует отметить, что способность клемм к пайке может ухудшиться при хранении в атмосфере в течение длительного времени.
2 Он не должен находиться в условиях особенно высокой температуры и высокой влажности, он должен соответствовать следующим условиям (храниться в оригинальной упаковке)
Температура: 35 МАКС. Относительная влажность: 60% МАКС.
3 Срок хранения:Утрата:максимум 12 месяцев (с даты изготовления, указанной на этикетке в пакете)
Требования к окружающей среде
1 Соответствие требованиям RoHS.
2 Соответствие требованию REACH.
3 без галогена (по мере необходимости).
4 См. в приложении 2 результаты испытаний Rohs и Reach третьей стороны.
Контроль качества
Структура продукта
Справочные стандарты
GB-T2693-2001 (IDT IEC 60384-1-2008) Конденсаторы постоянной емкости для использования в электронном оборудовании. Часть 1: Общая спецификация
GB-T14472-1988 Конденсаторы постоянной емкости для использования в электронном оборудовании. Часть 16: Спецификация в разрезе: Фиксированный конденсатор постоянного тока из металлизированной полипропиленовой пленки.
IEC-60384-14-2005 Конденсаторы постоянной емкости для использования в электронном оборудовании. Часть 16: Спецификация в разрезе. Фиксированный конденсатор постоянного тока из металлизированной полипропиленовой пленки.
GB-T 2828.1-2003 Процедуры выборочного контроля для проверки по атрибутам. Часть 1: Схемы выборочного контроля, индексированные по пределу приемочного качества (AQL) для контроля партии за партией (ISO 2859-1:1999, IDT)
Упаковка
Полиэтиленовый пакет является минимальной упаковкой. Количество составляет 100 200 300, 500 1000 шт.
Этикетка RoHS включает название продукта, спецификацию, количество, номер партии, дату изготовления и т. д.
Одна внутренняя коробка имеет пакеты N PCS
Размер внутренней коробки (Д×Ш×В)=23×30×30 см Маркировка для RoHS и SVHC
Одна внешняя коробка имеет две внутренние коробки
Внешний размер коробки (Д×Ш×В)=48×32,2×33 см Маркировка для RoHS и SVHC
