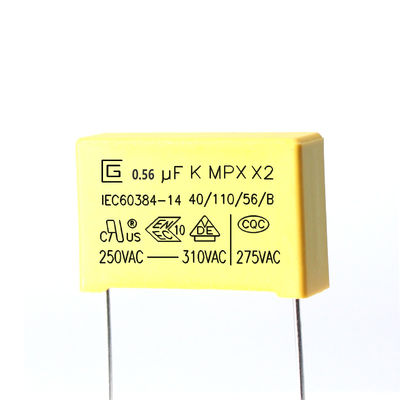

Сбор длинной жизни конденсатора 275VAC безопасности 0,56 UF 564K X2 к собственной личности излечивать влиянию

Небольшая длинная жизнь конденсатора безопасности потери 0.56уф 564К 275ВАК С2 из-за влияния Само-заживления

Конденсатор безопасности X2.pdf

Конденсаторы безопасности X2 относятся к типу защитных конденсаторов.В таких случаях используются предохранительные конденсаторы, то есть после выхода из строя конденсатора он не вызовет поражения электрическим током и не будет угрожать личной безопасности.
1. Основная структура предохранительного конденсатора X2.
Он изготовлен из металлизированной полипропиленовой пленки с неиндуктивной структурной обмоткой, с использованием луженой стальной проволоки, плакированной медью, пластиковой оболочки и упаковки из негорючей эпоксидной смолы.
В качестве диэлектрика используется полипропиленовая пленка, а в качестве электрода - металлический цинко-алюминиевый слой на поверхности, напыленный в вакууме.Он изготавливается путем намотки и других процессов.Внешний корпус упакован в огнестойкий пластиковый корпус (PBT) и залит эпоксидной смолой.Дизайн внешнего вида компактен и подходит для установки в условиях высокой плотности.


Функция конденсатора X2


1. Подавление электромагнитных помех источника питания.

Наиболее распространенной функцией предохранительного конденсатора X2 является подавление электромагнитных помех источника питания.Обычно он размещается на входе нейтрального провода и провода под напряжением источника питания.В блоке питания он обычно используется вместе с предохранительным конденсатором Y.X-конденсатор — это конденсатор, подключенный к двум проводам (LN) линии электропередачи для подавления синфазных помех.Конденсаторы Y — это конденсаторы, которые подключаются между двумя линиями линии электропередачи и землей (LE, NE) и обычно устанавливаются парами для подавления дифференциальных интерференционных помех.Если в источнике питания не используются предохранительные конденсаторы, при сертификации источника питания возникнут проблемы с электромагнитной совместимостью, поэтому без предохранительных конденсаторов не обойтись.

2. Эффект понижения емкости резистора.

В дополнение к подавлению электромагнитных помех источника питания X2 также может быть включен последовательно в цепь с источником питания 100~250 В переменного тока и использоваться в качестве понижающего конденсатора RC.Схема понижения сопротивления-емкости относительно проста и экономична и часто используется в некоторых маломощных цепях, таких как светодиодные модули и управление небольшими бытовыми приборами.


Введение продуктов

MPX намотаны диэлектриком из металлизированной полипропиленовой пленки, имеют неиндуктивную конструкцию, выводы из луженой медной проволоки и огнестойкое покрытие из эпоксидной смолы.Они обладают отличными свойствами самовосстановления и хорошей огнестойкостью в соответствии с UL 94-V0.

Функции


1 Безиндукционная конструкция

2 Высокая влагостойкость

3 Свойство самовосстановления

4 Огнестойкий тип (соответствие UL 94V-0)

5 Очень маленькая потеря

Технические характеристики (МЭК 60384-14)


Условия хранения

1 Следует отметить, что способность клемм к пайке может ухудшиться при хранении в атмосфере в течение длительного времени.
2 Он не должен находиться в условиях особенно высокой температуры и высокой влажности, он должен соответствовать следующим условиям (храниться в оригинальной упаковке)
Температура: 35 МАКС. Относительная влажность: 60% МАКС.
3 Срок хранения:Утрата:максимум 12 месяцев (с даты изготовления, указанной на этикетке в пакете)

Требования к окружающей среде

1 Соответствие требованиям RoHS.
2 Соответствие требованию REACH.
3 без галогена (по мере необходимости).
4 См. в приложении 2 результаты испытаний Rohs и Reach третьей стороны.

Контроль качества



Структура продукта
