Конденсатор 474K безопасности 0,47 Uf X2 для сопротивления изоляции электропитания высокого

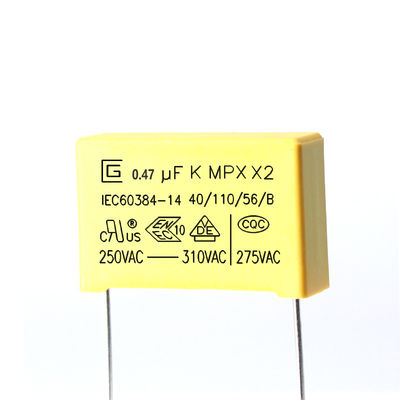

Большие изображения : Конденсатор 474K безопасности 0,47 Uf X2 для сопротивления изоляции электропитания высокого

Подробная информация о продукте:

Место происхождения:	Dongguan Китай
Фирменное наименование:	CG
Сертификация:	VDE，CQC
Номер модели:	X2-474K-275VAC-E41

Оплата и доставка Условия:

Количество мин заказа:	10000 штук
Цена:	Discuss
Упаковывая детали:	200 шт./пакет, размер коробки: 45 см * 31 см * 34 см, внутренняя коробка: 29,2 см * 21 см * 31,3 см,
Время доставки:	15-21 рабочих дней
Условия оплаты:	T/T
Поставка способности:	100000000 штук

контакт

Конденсатор 474K безопасности 0,47 Uf X2 для сопротивления изоляции электропитания высокого

описание

Особенности:	Очень низкие потери на высокой частоте, подходят для больших токов	Емкость::	0,33 мкФ
Номинальное напряжение::	250-310В	Рабочая температура:	-40℃～+110℃
КАЧЕСТВО:	100% абсолютно новый и оригинальный	Тип пакета:	Через отверстие
Выделить:	Конденсатор безопасности 0 , 47 Uf X2 , Конденсатор безопасности электропитания X2

Высокий конденсатор безопасности сопротивления изоляции 0.47уф 474К 275ВАК С2 для помех электропитания анти-электромагнитных

Конденсатор безопасности X2.pdf

Функция конденсатора X2

1. Подавление электромагнитных помех источника питания.

Наиболее распространенной функцией предохранительного конденсатора X2 является подавление электромагнитных помех источника питания.Обычно он размещается на входе нейтрального провода и провода под напряжением источника питания.В блоке питания он обычно используется вместе с предохранительным конденсатором Y.X-конденсатор — это конденсатор, подключенный к двум проводам (LN) линии электропередачи для подавления синфазных помех.Конденсаторы Y — это конденсаторы, которые подключаются между двумя линиями линии электропередачи и землей (LE, NE) и обычно устанавливаются парами для подавления дифференциальных интерференционных помех.Если в источнике питания не используются предохранительные конденсаторы, при сертификации источника питания возникнут проблемы с электромагнитной совместимостью, поэтому без предохранительных конденсаторов не обойтись.

2. Эффект понижения емкости резистора.

В дополнение к подавлению электромагнитных помех источника питания X2 также может быть включен последовательно в цепь с источником питания 100~250 В переменного тока и использоваться в качестве понижающего конденсатора RC.Схема понижения сопротивления-емкости относительно проста и экономична и часто используется в некоторых маломощных цепях, таких как светодиодные модули и управление небольшими бытовыми приборами.

Маркировка

1. Логотип СИГУ:
2. Емкость: (104 К, 0,1 мкФ)
3. Допуск емкости: (К) ± 10%
4. Номинальное напряжение: 250 275 300 305 310 В переменного тока. 5. Класс продукта: X2.
6. Тип продукта: MPX
7. Климатическая категория: 40/110/56
8. Класс пассивной воспламеняемости: B
9. Знак одобрения Китая: CQC
10. Знак одобрения Германии: VDE
11. Знак одобрения ENEC: ENEC

Введение продуктов

MPX намотаны диэлектриком из металлизированной полипропиленовой пленки, имеют неиндуктивную конструкцию, выводы из луженой медной проволоки и огнестойкое покрытие из эпоксидной смолы.Они обладают отличными свойствами самовосстановления и хорошей огнестойкостью в соответствии с UL 94-V0.

Функции

1 Безиндукционная конструкция

2 Высокая влагостойкость

3 Свойство самовосстановления

4 Огнестойкий тип (соответствие UL 94V-0)

5 Очень маленькая потеря

Конструкция и основные материалы изделий

Конденсатор 474K безопасности 0,47 Uf X2 для сопротивления изоляции электропитания высокого 0

Технические характеристики (МЭК 60384-14)

Тестовые задания	Требования к производительности	Условия испытания
Емкость	В пределах указанного допуска	1 кГц, 1 В среднекв. Макс.при 25℃
Коэффициент рассеяния	0,001 (0,1%) Макс.	1 кГц, 1 В среднекв. Макс.при 25℃
Защита от напряжения	Не должно быть отклонений	Между клеммами 4.3UR (Vdc) Тест 60сек.
Защита от напряжения	Не должно быть отклонений	Между клеммой и корпусом UR×200%+1500 В перем. тока, 60 с.
Изоляционное сопротивление	CR ≤ 0,33 мкФ IR ≥ 15 000 МОм CR > 0,33 мкФ IR ≥ 6 000 с	100 ± 15 В постоянного тока, 60 с / 25 ℃
Надежность окончаний	Без обрыва провода и без повреждения конденсатора	Прочность на растяжение терминальной нагрузки: 1,0 кг Время удержания: 10 ± 1 сек.
Надежность окончаний	Без обрыва провода и без повреждения конденсатора	Прочность на изгиб терминальной нагрузки: 0,5 кг Время изгиба: 4 x 90 ﾟ
Стойкость к теплу пайки	(1) Внешний вид: без видимых повреждений (2) △C/C: ≤ ±5% от начального значения	Температура припоя: 260 ± 5 ℃ Время пайки: 5 ± 0,5 сек.
паяемость	95% лужение поверхности	Температура припоя: 260 ± 5 ℃ Время пайки: 2 ± 0,5 сек.
Быстрое изменение температуры	Конденсаторы должны быть осмотрены визуально, на них не должно быть видимых повреждений.	Температура нижней категории: -40 ℃ Температура верхней категории: 110 ℃ Количество циклов: 5 Продолжительность t1 = 30 мин.
Вибрация	Конденсаторы должны быть осмотрены визуально, на них не должно быть видимых повреждений.	Диапазон частот: 10 ~ 55 Гц Курс: X,Y,Z (ось) 2 часа на ось (всего 6 часов) Амплитуда смещения: 0,75 мм

Тестовые задания	Требования к производительности	Условия испытания
Климатическая последовательность	(1) Внешний вид: без видимых повреждений (2) △C/C: ≤ ±5% от начального значения (3) DF (tanδ): ≤ 0,008 увеличенного значения (4) IR : ≥ 50% применимых пределов (5) Защита от напряжения: нормальный	Сухое тепло Верхняя температура: 110 ℃ Нижняя продолжительность: 16 часов
Климатическая последовательность		Холодно Температура: -40℃ Продолжительность: 2 часа
Установившееся состояние влажного тепла	(1) Внешний вид: без видимых повреждений (2) △C/C: ≤ ±5% от начального значения (3) DF (tanδ): ≤ 0,008 увеличенного значения (4) IR : ≥ 50% применимых пределов (5) Защита от напряжения: нормальный	+40°C и относительная влажность 93%, 56 дней
Зарядка и разрядка	(1) Внешний вид: без видимых повреждений (2) △C/C: ≤ ±10% от начального значения (3) DF (tanδ): ≤ 0,008 увеличенного значения (4) IR : ≥ 50% применимых пределов	Испытательное напряжение: √2 x URVAC 50 Гц Зарядка и разрядка: 0,5 сек/время Повторяется 10000 циклов
Выносливость	(1) Внешний вид: без видимых повреждений (2) △C/C: ≤ ±10% от начального значения (3) DF (tanδ): ≤ 0,008 увеличенного значения (4) IR : ≥ 50% применимых пределов	1,25 x UR VAC 50 Гц, один раз в час увеличить до 1000 В переменного тока на 0,1 секунды, 1000 часов при максимальной номинальной температуре

Условия хранения

1 Следует отметить, что способность клемм к пайке может ухудшиться при хранении в атмосфере в течение длительного времени.
2 Он не должен находиться в условиях особенно высокой температуры и высокой влажности, он должен соответствовать следующим условиям (храниться в оригинальной упаковке)
Температура: 35 МАКС. Относительная влажность: 60% МАКС.
3 Срок хранения:Утрата:максимум 12 месяцев (с даты изготовления, указанной на этикетке в пакете)

Требования к окружающей среде

1 Соответствие требованиям RoHS.
2 Соответствие требованию REACH.
3 без галогена (по мере необходимости).
4 См. в приложении 2 результаты испытаний Rohs и Reach третьей стороны.

Контроль качества

Конденсатор 474K безопасности 0,47 Uf X2 для сопротивления изоляции электропитания высокого 1

Структура продукта

Упаковка

Полиэтиленовый пакет является минимальной упаковкой. Количество составляет 100 200 300, 500 1000 шт.

Этикетка RoHS включает название продукта, спецификацию, количество, номер партии, дату изготовления и т. д.

Одна внутренняя коробка имеет пакеты N PCS
Размер внутренней коробки (Д×Ш×В)=23×30×30 см Маркировка для RoHS и SVHC
Одна внешняя коробка имеет две внутренние коробки
Внешний размер коробки (Д×Ш×В)=48×32,2×33 см Маркировка для RoHS и SVHC
