Подробная информация о продукте:
|
| Особенности: | Отличные частотные и температурные характеристики | Емкость:: | 0,33 мкФ |
|---|---|---|---|
| Номинальное напряжение:: | 250-310В | Рабочая температура: | -40℃～+110℃ |
| Применение:: | блок питания, амперметр | Доступные носители: | техническое описание, фото |
| Выделить: | Небольшой конденсатор безопасности потери X2,Конденсатор 154K безопасности X2,0.33 uf 275v |
||

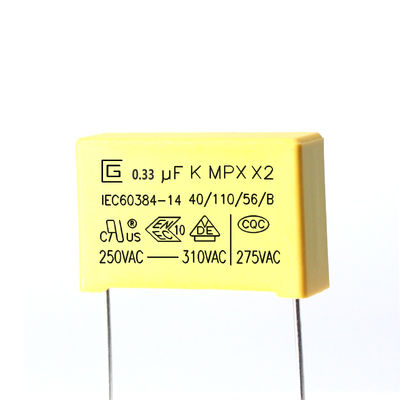

Небольшие характеристики частоты и температуры конденсатора безопасности потери 0.33уф 154К 275ВАК С2 превосходные
Конденсатор безопасности X2.pdf
Конденсаторы безопасности X2 относятся к типу защитных конденсаторов.В таких случаях используются предохранительные конденсаторы, то есть после выхода из строя конденсатора он не вызовет поражения электрическим током и не будет угрожать личной безопасности.
1. Основная структура предохранительного конденсатора X2.
Он изготовлен из металлизированной полипропиленовой пленки с неиндуктивной структурной обмоткой, с использованием луженой стальной проволоки, плакированной медью, пластиковой оболочки и упаковки из негорючей эпоксидной смолы.
В качестве диэлектрика используется полипропиленовая пленка, а в качестве электрода - металлический цинко-алюминиевый слой на поверхности, напыленный в вакууме.Он изготавливается путем намотки и других процессов.Внешний корпус упакован в огнестойкий пластиковый корпус (PBT) и залит эпоксидной смолой.Дизайн внешнего вида компактен и подходит для установки в условиях высокой плотности.
Маркировка
1. Логотип СИГУ:
2. Емкость: (104 К, 0,1 мкФ)
3. Допуск емкости: (К) ± 10%
4. Номинальное напряжение: 250 275 300 305 310 В переменного тока. 5. Класс продукта: X2.
6. Тип продукта: MPX
7. Климатическая категория: 40/110/56
8. Класс пассивной воспламеняемости: B
9. Знак одобрения Китая: CQC
10. Знак одобрения Германии: VDE
11. Знак одобрения ENEC: ENEC
Введение продуктов
MPX намотаны диэлектриком из металлизированной полипропиленовой пленки, имеют неиндуктивную конструкцию, выводы из луженой медной проволоки и огнестойкое покрытие из эпоксидной смолы.Они обладают отличными свойствами самовосстановления и хорошей огнестойкостью в соответствии с UL 94-V0.
Функции
1 Безиндукционная конструкция
2 Высокая влагостойкость
3 Свойство самовосстановления
4 Огнестойкий тип (соответствие UL 94V-0)
5 Очень маленькая потеря
Конструкция и основные материалы изделий
Технические характеристики (МЭК 60384-14)
| Тестовые задания | Требования к производительности | Условия испытания |
| Емкость | В пределах указанного допуска | 1 кГц, 1 В среднекв. Макс.при 25℃ |
| Коэффициент рассеяния | 0,001 (0,1%) Макс. | 1 кГц, 1 В среднекв. Макс.при 25℃ |
| Защита от напряжения | Не должно быть отклонений | Между клеммами 4.3UR (Vdc) Тест 60сек. |
| Между клеммой и корпусом UR×200%+1500 В перем. тока, 60 с. | ||
| Изоляционное сопротивление | CR ≤ 0,33 мкФ IR ≥ 15 000 МОм CR > 0,33 мкФ IR ≥ 6 000 с | 100 ± 15 В постоянного тока, 60 с / 25 ℃ |
| Надежность окончаний | Без обрыва провода и без повреждения конденсатора |
Прочность на растяжение терминальной нагрузки: 1,0 кг Время удержания: 10 ± 1 сек. |
|
Прочность на изгиб терминальной нагрузки: 0,5 кг Время изгиба: 4 x 90 ﾟ |
||
| Стойкость к теплу пайки |
(1) Внешний вид: без видимых повреждений (2) △C/C: ≤ ±5% от начального значения |
Температура припоя: 260 ± 5 ℃ Время пайки: 5 ± 0,5 сек. |
| паяемость | 95% лужение поверхности |
Температура припоя: 260 ± 5 ℃ Время пайки: 2 ± 0,5 сек. |
| Быстрое изменение температуры | Конденсаторы должны быть осмотрены визуально, на них не должно быть видимых повреждений. |
Температура нижней категории: -40 ℃ Температура верхней категории: 110 ℃ Количество циклов: 5 Продолжительность t1 = 30 мин. |
| Вибрация | Конденсаторы должны быть осмотрены визуально, на них не должно быть видимых повреждений. |
Диапазон частот: 10 ~ 55 Гц Курс: X,Y,Z (ось) 2 часа на ось (всего 6 часов) Амплитуда смещения: 0,75 мм |
| Тестовые задания | Требования к производительности | Условия испытания |
| Климатическая последовательность |
(1) Внешний вид: без видимых повреждений (2) △C/C: ≤ ±5% от начального значения (3) DF (tanδ): ≤ 0,008 увеличенного значения (4) IR : ≥ 50% применимых пределов (5) Защита от напряжения: нормальный |
Сухое тепло Верхняя температура: 110 ℃ Нижняя продолжительность: 16 часов |
|
Холодно Температура: -40℃ Продолжительность: 2 часа |
||
| Установившееся состояние влажного тепла |
(1) Внешний вид: без видимых повреждений (2) △C/C: ≤ ±5% от начального значения (3) DF (tanδ): ≤ 0,008 увеличенного значения (4) IR : ≥ 50% применимых пределов (5) Защита от напряжения: нормальный |
+40°C и относительная влажность 93%, 56 дней |
| Зарядка и разрядка |
(1) Внешний вид: без видимых повреждений (2) △C/C: ≤ ±10% от начального значения (3) DF (tanδ): ≤ 0,008 увеличенного значения (4) IR : ≥ 50% применимых пределов |
Испытательное напряжение: √2 x URVAC 50 Гц Зарядка и разрядка: 0,5 сек/время Повторяется 10000 циклов |
| Выносливость |
(1) Внешний вид: без видимых повреждений (2) △C/C: ≤ ±10% от начального значения (3) DF (tanδ): ≤ 0,008 увеличенного значения (4) IR : ≥ 50% применимых пределов |
1,25 x UR VAC 50 Гц, один раз в час увеличить до 1000 В переменного тока на 0,1 секунды, 1000 часов при максимальной номинальной температуре |
Условия хранения
1 Следует отметить, что способность клемм к пайке может ухудшиться при хранении в атмосфере в течение длительного времени.
2 Он не должен находиться в условиях особенно высокой температуры и высокой влажности, он должен соответствовать следующим условиям (храниться в оригинальной упаковке)
Температура: 35 МАКС. Относительная влажность: 60% МАКС.
3 Срок хранения:Утрата:максимум 12 месяцев (с даты изготовления, указанной на этикетке в пакете)
Требования к окружающей среде
1 Соответствие требованиям RoHS.
2 Соответствие требованию REACH.
3 без галогена (по мере необходимости).
4 См. в приложении 2 результаты испытаний Rohs и Reach третьей стороны.
Контроль качества
Структура продукта
Упаковка
Полиэтиленовый пакет является минимальной упаковкой. Количество составляет 100 200 300, 500 1000 шт.
Этикетка RoHS включает название продукта, спецификацию, количество, номер партии, дату изготовления и т. д.
Одна внутренняя коробка имеет пакеты N PCS
Размер внутренней коробки (Д×Ш×В)=23×30×30 см Маркировка для RoHS и SVHC
Одна внешняя коробка имеет две внутренние коробки
Внешний размер коробки (Д×Ш×В)=48×32,2×33 см Маркировка для RoHS и SVHC
