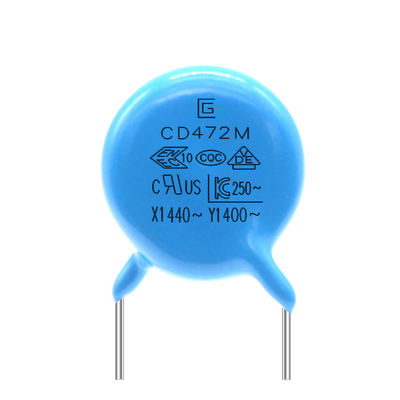

Высокий конденсатор безопасности проведения 472M 400VAC Y1 изоляции использует высоковольтную керамику
Некоторые переменные элементы в цепи, как индукторы, конденсаторы, etc. эти переменные элементы вообще могут только принести около или уменьшить относительное изменение (или уменьшение) синусоидального количества своей соответствуя частоты. Например, когда переключатель будет включен, переменный ток изменит повторно между Y1 и Y2, и электромагнитное поле произвело в это время (магнитное поле подобное свету испущенному источником света) естественно произведет силу между проводами. «Родственник» играет решительную роль.
Разница между конденсатором Y1 и конденсатором Y2
1. Выдержите напряжение тока и тангаж другой
Расклассифицированное напряжение тока конденсатора Y1 400VAC и выдержите напряжение тока смогите достигнуть 4000VAC
Расклассифицированное напряжение тока конденсатора Y2 300VAC и выдержите напряжение тока смогите достигнуть 2600VAC
Обычный тангаж конденсатора Y1 10mm
Обычный тангаж конденсатора Y2 7.5mm
2. разные виды изоляции
Конденсатор Y1 принадлежит двойной изоляции или усиленной изоляции
Конденсатор Y2 принадлежит основной изоляции или дополнительной изоляции
Особенности и применения:
Оно покрыто с пламенем - retardant эпоксидной смолой, соответствуя стандартам UL94V-0
Керамические дисковые конденсаторы специфически конструированы для применений AC и соотвествуют безопасности различных агенств нормы бесопасности
Тип конденсаторы DCF идеален для использования в подавлении электромагнитного взаимодействия и соединении к основам поставки, линии обходе, связи с антеннами, через применение линии и двойной охраны
Преимущества
1. Мы имеем все модели материала, сохраняем вас время смотря форт и порекомендовать материалы для вас если вам.
2. С такими же качественными продучтами, мы можем дать вам самые лучшие priceInquiries после-продаже, мы обеспечим хорошее обслуживание, такое состояние продукта asupdate, службу технической поддержки etc (24 часа онлайн)
3. Мы имеем много запасов, и срок поставки обычно короток.
Конденсатор .pdf безопасности Y1
|
ДЕТАЛЬ
|
СПЕЦИФИКАЦИЯ
|
ИСПЫТАЙТЕ МЕТОД И УСЛОВИЕ
|
|
Задействовать Temp
|
Возникновение
|
Отсутствие маркированного дефекта
|
Конденсатор будет введен в камеру теста, и подверган действию температурных условий как показано в таблице на 5 циклах.
pretreatment: Конденсатор будет помещен на 125±2℃ на 1 час, тогда установил на условии комнаты для 24±2hours перед начальным измерением.
Пост-обработка: Конденсатор будет храниться на часы 24±2 на условиях комнаты.
| (ШАГ) |
1 |
2 |
3 |
4 |
| (TEMP.) |
-25±3℃ |
20±2℃ |
125±3℃ |
20±2℃ |
| (ВРЕМЯ) |
30±3min. |
3min. максимальный |
30±3min. |
3min. максимальный |
|
|
Емкость
Изменение
|
B: ±10% максимальное
E: ±20% максимальное
F: ±30% максимальное
|
|
D.F.
|
B, E: 5,0% максимальное
F: 7,0% максимальное
|
|
I.R.
|
Минута 1000MΩ |
|
Влажность
(Вниз
Устойчивый
Государство)
|
Возникновение
|
Отсутствие маркированного
дефект
|
Установите конденсатор на часы 500±12 на 40±2℃ в RH 95±3%.
пре-обработка: Конденсатор будет помещен на 125±2℃ на 1 час, тогда установил на условии комнаты для 24±2 часы перед начальным измерением.
Пост-обработка: Конденсатор будет храниться на часы 24±2 на условии комнаты.
|
|
Емкость
Изменение
|
B: ±10% максимальное
E: ±20% максимальное
F: ±30% максимальное
|
|
D.F.
|
B, E: 5,0% максимальное
F: 7,0% максимальное
|
|
I.R.
|
Минута 1500MΩ |
|
Диэлектрик
Прочность
|
Согласно с деталь 8
|
|
Определение срока службы
|
Возникновение
|
Отсутствие маркированного
дефект
|
Придайте напряжение тока 500V.AC, за исключением того, что раз каждый час напряжение тока увеличено к 1000V.AC для 0.1sec.that будет поддержан на часы 1000±48 на 125±2℃.
Пре-обработка: Конденсатор будет храниться на 125±2℃ на 1 час, тогда установил на условии комнаты для 24±2H перед начальными измерениями.
Пост-обработка: Конденсатор будет храниться на часы 24±2 на условии комнаты.
|
|
Емкость
Изменение
|
B: ±10% максимальное
E: ±20% максимальное
F: ±30% максимальное
|
|
D.F.
|
B, E: 5,0% максимальное
F: 7,0% максимальное
|
|
I.R.
|
Минута 1500MΩ |
Напряжение тока продукта, материал, таблица ссылки размера
| Продукт и код размера |
Расклассифицированное напряжение тока AC |
Температурная характеристика |
Расклассифицированная емкость |
Допуск емкости |
Размер (mm) |
| D.max |
T.max |
P±0.8 |
d±0.05 |
| Q065B□100K□□ |
400Vac |
(B)
Y5P
±10
|
10pF |
K
±10%
|
6,5 |
4,5 |
10 |
0,55 |
| Q065B□150K□□ |
15pF |
6,5 |
4,5 |
10 |
0,55 |
| Q070B□220K□□ |
22pF |
7,0 |
4,5 |
10 |
0,55 |
| Q070B□330K□□ |
33pF |
7,0 |
4,5 |
10 |
0,55 |
| Q070B□470K□□ |
47pF |
7,0 |
4,5 |
10 |
0,55 |
| Q070B□560K□□ |
56pF |
7,0 |
4,5 |
10 |
0,55 |
| Q070B□620K□□ |
62pF |
7,0 |
4,5 |
10 |
0,55 |
| Q070B□820K□□ |
82pF |
7,0 |
4,5 |
10 |
0,55 |
| Q065B□101K□□ |
100pF |
6,5 |
4,5 |
10 |
0,55 |
| Q065B□221K□□ |
220pF |
6,5 |
4,5 |
10 |
0,55 |
| Q075B□331K□□ |
330pF |
7,5 |
4,5 |
10 |
0,6 |
| Q085B□471K□□ |
470pF |
8,5 |
4,5 |
10 |
0,6 |
| Q085B□561K□□ |
560pF |
8,5 |
4,5 |
10 |
0,6 |
| Q095B□681K□□ |
680pF |
9,5 |
4,5 |
10 |
0,6 |
| Q110B□821K□□ |
820pF |
11,0 |
4,5 |
10 |
0,6 |
| Q115B□102K□□ |
1000pF |
11,5 |
4,5 |
10 |
0,6 |
| Q065E□471K□□ |
(E)
Y5U
+22%
-56%
|
470pF |
6,5 |
4,5 |
10 |
0,55 |
| Q075E□561K□□ |
560pF |
7,5 |
4,5 |
10 |
0,6 |
| Q075E□681K□□ |
680pF |
7,5 |
4,5 |
10 |
0,6 |
| Q075E□821K□□ |
820pF |
7,5 |
4,5 |
10 |
0,6 |
| Q085E□102K□□ |
1000pF |
8,5 |
4,5 |
10 |
0,65 |
| Q095E□152M□□ |
1500pF |
M
±20%
|
9,5 |
4,5 |
10 |
0,65 |
| Q105E□222M□□ |
2200pF |
10,5 |
4,5 |
10 |
0,65 |
| Q115E□332M□□ |
3300pF |
11,5 |
4,5 |
10 |
0,65 |
| Q065F□102M□□ |
(F)
Y5V
+22%
-82%
|
1000pF |
6,5 |
4,5 |
10 |
0,55 |
| Q075F□152M□□ |
1500pF |
7,5 |
4,5 |
10 |
0,6 |
| Q085F□222M□□ |
2200pF |
8,5 |
4,5 |
10 |
0,6 |
| Q100F□332M□□ |
3300pF |
10,0 |
4,5 |
10 |
0,65 |
![]() ![]() ![]() Q115F□472M□□ |
4700pF |
11,5 |
4,5 |
10 |
0,65 |
Метод спецификации и теста
|
ДЕТАЛЬ
|
СПЕЦИФИКАЦИЯ
|
ИСПЫТАЙТЕ МЕТОД И УСЛОВИЕ
|
|
Temp хранения. Ряд
|
-40℃~+125℃ |
|
|
Работая Temp. Ряд
|
-25℃~+125℃ |
|
|
Возникновение и
Размер
|
Возникновение имеет
отсутствие маркированного дефекта.
Размеры находятся в пределах определенного допуска.
|
Возникновение наблюдалось на видимости
Размер был измерен крумциркулем
|
|
Марк
|
Быть discerned легко.
|
Наблюдайте на видимости
|
|
Емкость
|
В пределах определенный
допуск
|
Temp. 20±2℃
VOL. 1.0±0.2Vrms
Freq. 1±0.1KHz
|
|
Коэффициент энергопотерь
|
B, E: 2,5% максимальное
F: 3,5% максимальное
|
Такое же условие как емкость
|
|
Сопротивление изоляции
|
10,000MΩ
10,000MΩmin
|
Сопротивление изоляции будет измерено с 500±50V.DC в пределах sec 60±5 поручать.
|
|
Диэлектрическая прочность
|
Между
Подводящие провода
|
Отсутствие отказа.
|
Придайте напряжение тока 4.0KVAC на 1 MIN. между подводящими проводами.
(Обязанность/разрядка current≤50mA) (Y2: 2.6KVAC)
|
|
Тело
Изоляция
|
Отсутствие отказа.
|
Терминалы конденсатора будут
![]() соединенный совместно. Фольга металла близко будет создана программу-оболочку вокруг тела конденсатора к расстоянию около 3 до 4 mm от каждого терминала. Напряжение тока 4.0KVAC приложено между подводящими проводами конденсатора и фольгой металла. (Y2: 2.6KVAC)
(Обязанность/разряд тока ≤50mA)
|
|
Температура
Характеристика
|
B: - 10~+10%
E: - 56~+22%
F: - 80~+30%
|
Емкость будет измерена на каждом шаге как следование.
Пре-обработка: Конденсатор будет храниться на 85±2℃ на 1 час, тогда установил на условии комнаты для 24±2hours перед начальными измерениями.
| (Шаг) |
① |
② |
③ |
④ |
⑤ |
| (Temp.) |
20±2℃ |
-25±2℃ |
20±2℃ |
85±2℃ |
20±2℃ |
|
Производственный процесс
1. Пакет в трубке/вьюрке/раскроенной ленте/большей части, обруче пузыря, коробке, коробке;
2. первоначальный пакет изготовителя, пакет выхода находится в хорошем состоянии с соответствующим размером для сохранения грузя цены;
3. образец с так же-дневным или на следующий день доставка, оптовый заказ в течение 3-7 дней, но depens на точном количестве;
4. счет клиента грузя доступен;
5. Если объявленное значение для зазора таможен необходимо, то пожалуйста скажите нам перед грузить;
6. зарегистрированные пакет, DHL, Federal Express, UPS, ARAMEX, EMS, доставка воздуха, доставка моря или другие.
