Подробная информация о продукте:
|
| Температура хранения Спектр: | -40℃~+125℃ | Рабочая темп. Спектр: | -25℃~+125℃ |
|---|---|---|---|
| Материал: | Керамический | Подгоняйте: | обеспечьте обслуживания образца |
| Особенности: | Маленький размер | ключевое слово: | Y1 Защитный конденсатор |
| Тип пакета: | Через отверстие | Применения: | оргтехника, электронное оборудование |
| Выделить: | Керамический конденсатор безопасности,конденсатор 102M |
||

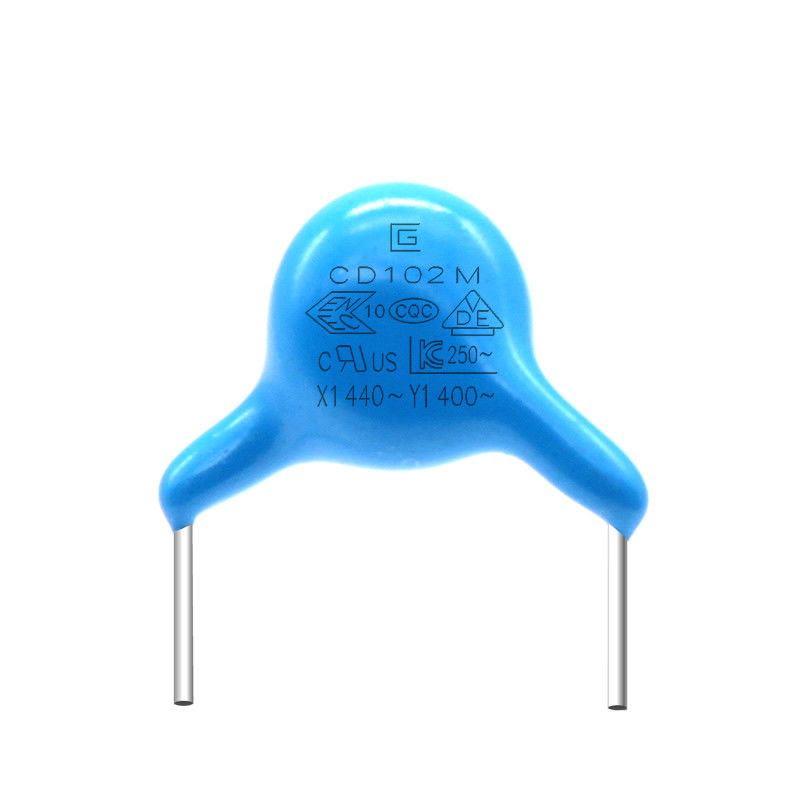

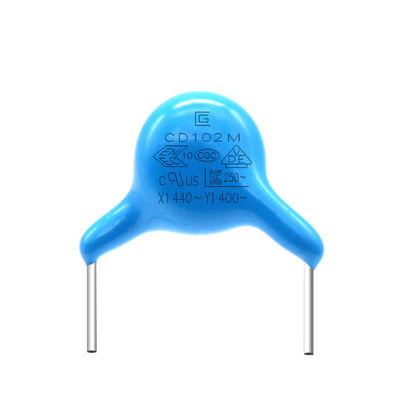

Высокое пламя конденсатора безопасности проведения 102M 400VAC Y1 изоляции - retardant пакет эпоксидной смолы
Особенности:
Высокое проведение изоляции
высокая стабильность
ударопрочное сопротивление
длинный срок службы
Конденсатор .pdf безопасности Y1
Области применения конденсатора Y1:
Идеально для использования в подавлении электромагнитного взаимодействия и соединении к основам поставки, линии обходе, связи с антеннами, через линию, применение двойной охраны.
Что разница между конденсатором Y1 и конденсатором Y2?
1. Выдержите напряжение тока и тангаж другой
Расклассифицированное напряжение тока конденсатора Y1 400VAC и выдержите напряжение тока смогите достигнуть 4000VAC
Расклассифицированное напряжение тока конденсатора Y2 300VAC и выдержите напряжение тока смогите достигнуть 2600VAC
Обычный тангаж конденсатора Y1 10mm
Обычный тангаж конденсатора Y2 7.5mm
2. разные виды изоляции
Конденсатор Y1 принадлежит двойной изоляции или усиленной изоляции
Конденсатор Y2 принадлежит основной изоляции или дополнительной изоляции
|
ДЕТАЛЬ |
СПЕЦИФИКАЦИЯ |
ИСПЫТАЙТЕ МЕТОД И УСЛОВИЕ |
||||||||||||||||
|
Задействовать Temp
|
Возникновение |
Отсутствие маркированного дефекта |
Конденсатор будет введен в камеру теста, и подверган действию температурных условий как показано в таблице на 5 циклах. pretreatment: Конденсатор будет помещен на 125±2℃ на 1 час, тогда установил на условии комнаты для 24±2hours перед начальным измерением. Пост-обработка: Конденсатор будет храниться на часы 24±2 на условиях комнаты.
|
|||||||||||||||
|
Емкость Изменение |
B: ±10% максимальное E: ±20% максимальное F: ±30% максимальное |
|||||||||||||||||
|
D.F. |
B, E: 5,0% максимальное F: 7,0% максимальное |
|||||||||||||||||
|
I.R. |
Минута 1000MΩ | |||||||||||||||||
|
Влажность (Вниз Устойчивый Государство) |
Возникновение |
Отсутствие маркированного дефект |
Установите конденсатор на часы 500±12 на 40±2℃ в RH 95±3%. пре-обработка: Конденсатор будет помещен на 125±2℃ на 1 час, тогда установил на условии комнаты для 24±2 часы перед начальным измерением. Пост-обработка: Конденсатор будет храниться на часы 24±2 на условии комнаты. |
|||||||||||||||
|
Емкость Изменение |
B: ±10% максимальное E: ±20% максимальное F: ±30% максимальное |
|||||||||||||||||
|
D.F. |
B, E: 5,0% максимальное F: 7,0% максимальное |
|||||||||||||||||
|
I.R. |
Минута 1500MΩ | |||||||||||||||||
|
Диэлектрик Прочность |
Согласно с деталь 8 |
|||||||||||||||||
|
Определение срока службы |
Возникновение |
Отсутствие маркированного дефект |
Придайте напряжение тока 500V.AC, за исключением того, что раз каждый час напряжение тока увеличено к 1000V.AC для 0.1sec.that будет поддержан на часы 1000±48 на 125±2℃. Пре-обработка: Конденсатор будет храниться на 125±2℃ на 1 час, тогда установил на условии комнаты для 24±2H перед начальными измерениями. Пост-обработка: Конденсатор будет храниться на часы 24±2 на условии комнаты. |
|||||||||||||||
|
Емкость Изменение |
B: ±10% максимальное E: ±20% максимальное F: ±30% максимальное |
|||||||||||||||||
|
D.F. |
B, E: 5,0% максимальное F: 7,0% максимальное |
|||||||||||||||||
|
I.R. |
Минута 1500MΩ | |||||||||||||||||
Напряжение тока продукта, материал, таблица ссылки размера
| Продукт и код размера | Расклассифицированное напряжение тока AC | Температурная характеристика | Расклассифицированная емкость | Допуск емкости | Размер (mm) | |||
| D.max | T.max | P±0.8 | d±0.05 | |||||
| Q065B□100K□□ | 400Vac |
(B) |
10pF |
K |
6,5 | 4,5 | 10 | 0,55 |
| Q065B□150K□□ | 15pF | 6,5 | 4,5 | 10 | 0,55 | |||
| Q070B□220K□□ | 22pF | 7,0 | 4,5 | 10 | 0,55 | |||
| Q070B□330K□□ | 33pF | 7,0 | 4,5 | 10 | 0,55 | |||
| Q070B□470K□□ | 47pF | 7,0 | 4,5 | 10 | 0,55 | |||
| Q070B□560K□□ | 56pF | 7,0 | 4,5 | 10 | 0,55 | |||
| Q070B□620K□□ | 62pF | 7,0 | 4,5 | 10 | 0,55 | |||
| Q070B□820K□□ | 82pF | 7,0 | 4,5 | 10 | 0,55 | |||
| Q065B□101K□□ | 100pF | 6,5 | 4,5 | 10 | 0,55 | |||
| Q065B□221K□□ | 220pF | 6,5 | 4,5 | 10 | 0,55 | |||
| Q075B□331K□□ | 330pF | 7,5 | 4,5 | 10 | 0,6 | |||
| Q085B□471K□□ | 470pF | 8,5 | 4,5 | 10 | 0,6 | |||
| Q085B□561K□□ | 560pF | 8,5 | 4,5 | 10 | 0,6 | |||
| Q095B□681K□□ | 680pF | 9,5 | 4,5 | 10 | 0,6 | |||
| Q110B□821K□□ | 820pF | 11,0 | 4,5 | 10 | 0,6 | |||
| Q115B□102K□□ | 1000pF | 11,5 | 4,5 | 10 | 0,6 | |||
| Q065E□471K□□ |
(E) |
470pF | 6,5 | 4,5 | 10 | 0,55 | ||
| Q075E□561K□□ | 560pF | 7,5 | 4,5 | 10 | 0,6 | |||
| Q075E□681K□□ | 680pF | 7,5 | 4,5 | 10 | 0,6 | |||
| Q075E□821K□□ | 820pF | 7,5 | 4,5 | 10 | 0,6 | |||
| Q085E□102K□□ | 1000pF | 8,5 | 4,5 | 10 | 0,65 | |||
| Q095E□152M□□ | 1500pF |
M |
9,5 | 4,5 | 10 | 0,65 | ||
| Q105E□222M□□ | 2200pF | 10,5 | 4,5 | 10 | 0,65 | |||
| Q115E□332M□□ | 3300pF | 11,5 | 4,5 | 10 | 0,65 | |||
| Q065F□102M□□ |
(F) |
1000pF | 6,5 | 4,5 | 10 | 0,55 | ||
| Q075F□152M□□ | 1500pF | 7,5 | 4,5 | 10 | 0,6 | |||
| Q085F□222M□□ | 2200pF | 8,5 | 4,5 | 10 | 0,6 | |||
| Q100F□332M□□ | 3300pF | 10,0 | 4,5 | 10 | 0,65 | |||
| 4700pF | 11,5 | 4,5 | 10 | 0,65 | ||||
Метод спецификации и теста
|
ДЕТАЛЬ |
СПЕЦИФИКАЦИЯ |
ИСПЫТАЙТЕ МЕТОД И УСЛОВИЕ |
|||||||||||||
|
Temp хранения. Ряд |
-40℃~+125℃ | ||||||||||||||
|
Работая Temp. Ряд |
-25℃~+125℃ | ||||||||||||||
|
|
Возникновение имеет |
|
|||||||||||||
|
|
|
|
|||||||||||||
|
|
|
Temp. 20±2℃ |
|||||||||||||
|
Коэффициент энергопотерь |
B, E: 2,5% максимальное |
|
|||||||||||||
|
|
10,000MΩ |
|
|||||||||||||
|
|
|
|
|
||||||||||||
|
|
|
|
|||||||||||||
|
|
B: - 10~+10% |
|
|||||||||||||
Производственный процесс
