Подробная информация о продукте:
|
| Температура хранения Спектр: | -40℃~+125℃ | Рабочая темп. Спектр: | -25℃~+125℃ |
|---|---|---|---|
| Сертификат: | CQC,VDE,IEC,ENEC,RoHS | Подгоняйте: | Да, предоставить образцы услуг |
| Особенности: | Маленький размер | Пакет: | Стандартная упаковка |
| Применение: | Безопасность | Тип: | Y1 Защитный конденсатор |
| Выделить: | Высоковольтный керамический конденсатор 471k,Высоковольтный керамический конденсатор 400vac,Небольшой керамический конденсатор 400 ВПТ |
||

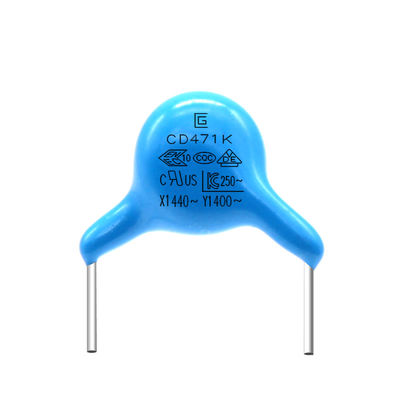

Небольшой конденсатор безопасности размера 471K 400VAC Y1 часто использует высоковольтную керамику
Некоторые переменные элементы в цепи, как индукторы, конденсаторы, etc. эти переменные элементы вообще могут только принести около или уменьшить относительное изменение (или уменьшение) синусоидального количества своей соответствуя частоты. Например, когда переключатель будет включен, переменный ток изменит повторно между Y1 и Y2, и электромагнитное поле произвело в это время (магнитное поле подобное свету испущенному источником света) естественно произведет силу между проводами
Особенность
1. Небольшой размер.
2. конденсаторы AC которые проходили и исполняли с сертификацией безопасности.
3. Высокочастотная потеря небольшая, и она может выдержать удар пульсаций пика AC.
4. сильная возможность перегрузок по току, небольшая емкость и амортизация потери.
5. длинный срок службы.
6. Расклассифицированное напряжение тока Y1 400-500VAC, и экспириментально напряжение тока 4000VAC.
7. конденсаторы y часто используют высоковольтную керамику.
8. Y1 двух-изолированный конденсатор y, который использован для того чтобы навести первичные и вторичные стороны.
9. пакет эпоксидной смолы Плам-retardant.
Конденсатор .pdf безопасности Y1
ПРИМЕНЕНИЯ
Высоковольтные электропитания или разрядки DC.
Высокочастотные цепи AC.
Усмиритель шума или горизонтальные выведенные наружу цепи.
|
ДЕТАЛЬ |
СПЕЦИФИКАЦИЯ |
ИСПЫТАЙТЕ МЕТОД И УСЛОВИЕ |
||||||||||||||||
|
Задействовать Temp
|
Возникновение |
Отсутствие маркированного дефекта |
Конденсатор будет введен в камеру теста, и подверган действию температурных условий как показано в таблице на 5 циклах. pretreatment: Конденсатор будет помещен на 125±2℃ на 1 час, тогда установил на условии комнаты для 24±2hours перед начальным измерением. Пост-обработка: Конденсатор будет храниться на часы 24±2 на условиях комнаты.
|
|||||||||||||||
|
Емкость Изменение |
B: ±10% максимальное E: ±20% максимальное F: ±30% максимальное |
|||||||||||||||||
|
D.F. |
B, E: 5,0% максимальное F: 7,0% максимальное |
|||||||||||||||||
|
I.R. |
Минута 1000MΩ | |||||||||||||||||
|
Влажность (Вниз Устойчивый Государство) |
Возникновение |
Отсутствие маркированного дефект |
Установите конденсатор на часы 500±12 на 40±2℃ в RH 95±3%. пре-обработка: Конденсатор будет помещен на 125±2℃ на 1 час, тогда установил на условии комнаты для 24±2 часы перед начальным измерением. Пост-обработка: Конденсатор будет храниться на часы 24±2 на условии комнаты. |
|||||||||||||||
|
Емкость Изменение |
B: ±10% максимальное E: ±20% максимальное F: ±30% максимальное |
|||||||||||||||||
|
D.F. |
B, E: 5,0% максимальное F: 7,0% максимальное |
|||||||||||||||||
|
I.R. |
Минута 1500MΩ | |||||||||||||||||
|
Диэлектрик Прочность |
Согласно с деталь 8 |
|||||||||||||||||
|
Определение срока службы |
Возникновение |
Отсутствие маркированного дефект |
Придайте напряжение тока 500V.AC, за исключением того, что раз каждый час напряжение тока увеличено к 1000V.AC для 0.1sec.that будет поддержан на часы 1000±48 на 125±2℃. Пре-обработка: Конденсатор будет храниться на 125±2℃ на 1 час, тогда установил на условии комнаты для 24±2H перед начальными измерениями. Пост-обработка: Конденсатор будет храниться на часы 24±2 на условии комнаты. |
|||||||||||||||
|
Емкость Изменение |
B: ±10% максимальное E: ±20% максимальное F: ±30% максимальное |
|||||||||||||||||
|
D.F. |
B, E: 5,0% максимальное F: 7,0% максимальное |
|||||||||||||||||
|
I.R. |
Минута 1500MΩ | |||||||||||||||||
Напряжение тока продукта, материал, таблица ссылки размера
| Продукт и код размера | Расклассифицированное напряжение тока AC | Температурная характеристика | Расклассифицированная емкость | Допуск емкости | Размер (mm) | |||
| D.max | T.max | P±0.8 | d±0.05 | |||||
| Q065B□100K□□ | 400Vac |
(B) |
10pF |
K |
6,5 | 4,5 | 10 | 0,55 |
| Q065B□150K□□ | 15pF | 6,5 | 4,5 | 10 | 0,55 | |||
| Q070B□220K□□ | 22pF | 7,0 | 4,5 | 10 | 0,55 | |||
| Q070B□330K□□ | 33pF | 7,0 | 4,5 | 10 | 0,55 | |||
| Q070B□470K□□ | 47pF | 7,0 | 4,5 | 10 | 0,55 | |||
| Q070B□560K□□ | 56pF | 7,0 | 4,5 | 10 | 0,55 | |||
| Q070B□620K□□ | 62pF | 7,0 | 4,5 | 10 | 0,55 | |||
| Q070B□820K□□ | 82pF | 7,0 | 4,5 | 10 | 0,55 | |||
| Q065B□101K□□ | 100pF | 6,5 | 4,5 | 10 | 0,55 | |||
| Q065B□221K□□ | 220pF | 6,5 | 4,5 | 10 | 0,55 | |||
| Q075B□331K□□ | 330pF | 7,5 | 4,5 | 10 | 0,6 | |||
| Q085B□471K□□ | 470pF | 8,5 | 4,5 | 10 | 0,6 | |||
| Q085B□561K□□ | 560pF | 8,5 | 4,5 | 10 | 0,6 | |||
| Q095B□681K□□ | 680pF | 9,5 | 4,5 | 10 | 0,6 | |||
| Q110B□821K□□ | 820pF | 11,0 | 4,5 | 10 | 0,6 | |||
| Q115B□102K□□ | 1000pF | 11,5 | 4,5 | 10 | 0,6 | |||
| Q065E□471K□□ |
(E) |
470pF | 6,5 | 4,5 | 10 | 0,55 | ||
| Q075E□561K□□ | 560pF | 7,5 | 4,5 | 10 | 0,6 | |||
| Q075E□681K□□ | 680pF | 7,5 | 4,5 | 10 | 0,6 | |||
| Q075E□821K□□ | 820pF | 7,5 | 4,5 | 10 | 0,6 | |||
| Q085E□102K□□ | 1000pF | 8,5 | 4,5 | 10 | 0,65 | |||
| Q095E□152M□□ | 1500pF |
M |
9,5 | 4,5 | 10 | 0,65 | ||
| Q105E□222M□□ | 2200pF | 10,5 | 4,5 | 10 | 0,65 | |||
| Q115E□332M□□ | 3300pF | 11,5 | 4,5 | 10 | 0,65 | |||
| Q065F□102M□□ |
(F) |
1000pF | 6,5 | 4,5 | 10 | 0,55 | ||
| Q075F□152M□□ | 1500pF | 7,5 | 4,5 | 10 | 0,6 | |||
| Q085F□222M□□ | 2200pF | 8,5 | 4,5 | 10 | 0,6 | |||
| Q100F□332M□□ | 3300pF | 10,0 | 4,5 | 10 | 0,65 | |||
| 4700pF | 11,5 | 4,5 | 10 | 0,65 | ||||
Метод спецификации и теста
|
ДЕТАЛЬ |
СПЕЦИФИКАЦИЯ |
ИСПЫТАЙТЕ МЕТОД И УСЛОВИЕ |
|||||||||||||
|
Temp хранения. Ряд |
-40℃~+125℃ | ||||||||||||||
|
Работая Temp. Ряд |
-25℃~+125℃ | ||||||||||||||
|
|
Возникновение имеет |
|
|||||||||||||
|
|
|
|
|||||||||||||
|
|
|
Temp. 20±2℃ |
|||||||||||||
|
Коэффициент энергопотерь |
B, E: 2,5% максимальное |
|
|||||||||||||
|
|
10,000MΩ |
|
|||||||||||||
|
|
|
|
|
||||||||||||
|
|
|
|
|||||||||||||
|
|
B: - 10~+10% |
|
|||||||||||||
Производственный процесс
