конденсатор 400VAC безопасности 681K Y1 сильный над емкостью настоящей возможности небольшой

Name: конденсатор 400VAC безопасности 681K Y1 сильный над емкостью настоящей возможности небольшой
Brand: Dongguan Chenglue Electronic co.,Ltd
SKU: Y5P-681K-400VAC
Price: 44.05 USD
Availability: InStock

Все продукты

Конденсатор безопасности X2
(64)

Y1 Защитный конденсатор
(41)

Y2 Защитный конденсатор
(14)

Металлизированный пленочный конденсатор полипропилена
(38)

супер конденсатор
(29)

Металлизированный пленочный конденсатор полиэстера
(10)

Конденсатор MMKP82
(22)

алюминиевый электролитический конденсатор
(24)

Металлооксидный варистор
(79)

Варистор ДВИЖЕНИЙ SMD
(16)

Терморезистор NTC
(65)

Датчик температуры NTC
(32)

Датчик тока на эффекте Холла
(17)

Взрыватель электротранспорта
(24)

Нагнетательная труба газа
(42)

Силовое питание для экрана с светодиодными лампами
(12)

Дождеупорный источник питания
(11)

Высоковольтный ВЗРЫВАТЕЛЬ
(88)

Керамические тепловые предохранители
(14)

Автоматический взрыватель лезвия
(11)

Подставка для предохранителей с установкой на ПКБ
(11)

Главные переключатели отключения
(6)

Оставьте нам сообщение

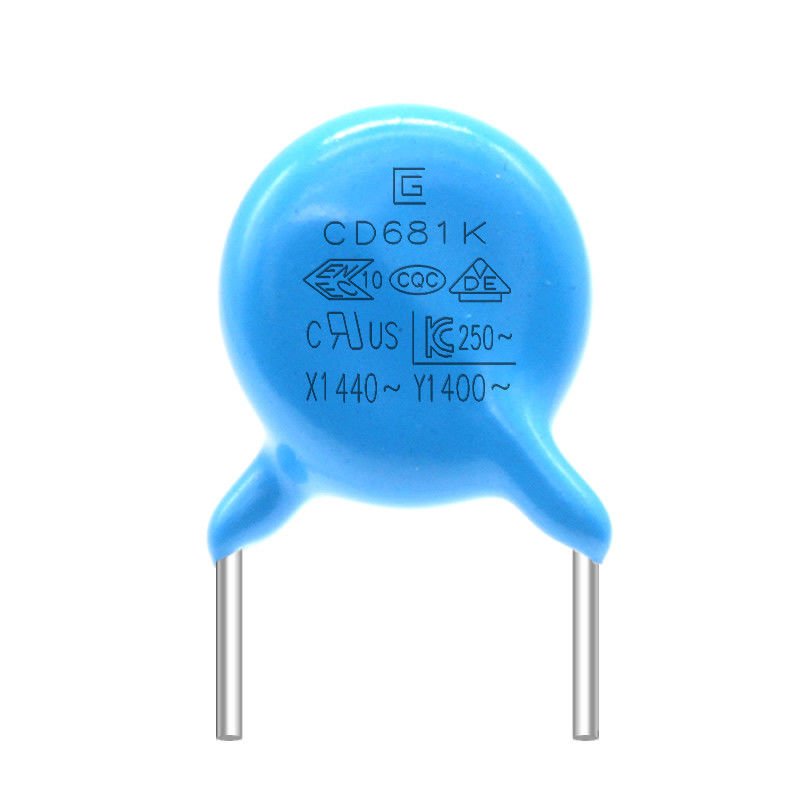

конденсатор 400VAC безопасности 681K Y1 сильный над емкостью настоящей возможности небольшой

Большие изображения : конденсатор 400VAC безопасности 681K Y1 сильный над емкостью настоящей возможности небольшой

Подробная информация о продукте:

Место происхождения:	Dongguan Китай
Фирменное наименование:	SG
Сертификация:	VDE，CQC
Номер модели:	Y5P-681K-400VAC

Оплата и доставка Условия:

Количество мин заказа:	10000 штук
Цена:	Discuss
Упаковывая детали:	размер: 45 см * 31 см * 34 см, внутренняя коробка: 29,2 см * 21 см * 31,3 см, коробка внутри двух вн
Время доставки:	15-21 рабочих дней
Условия оплаты:	T/T
Поставка способности:	100000000 штук

контакт

конденсатор 400VAC безопасности 681K Y1 сильный над емкостью настоящей возможности небольшой

описание

Температура хранения Спектр:	-40℃~+125℃	Рабочая темп. Спектр:	-25℃~+125℃
главный материал:	Керамический	Особенность:	Идеально подходит для сквозного применения
Напряжение - номинальное:	400В	Тип пакета:	Через отверстие
Применение:	Автомобильный
Выделить:	конденсатор безопасности 681K Y1 , Y1 Защитный конденсатор , конденсатор 400vac

возможности перегрузок по току конденсатора безопасности 681K 400VAC Y1 емкость сильной небольшие и амортизация потери.

Конденсатор .pdf безопасности Y1

Наши обслуживания

1. Мы оцениваем ваше дело и предлагаем немедленную политику возвращения 7 дней. (через 7 дней после получать детали).
2. Если детали вы покупаете от нашего магазина нет улучшенного качества, этого они не работают электронно к спецификациям изготовителей, просто возвратить их в нас для замены или возмещения.
Мы носим грузя цену от возвращения часть во дне гарантии
3. Если детали неполноценны, то пожалуйста сообщите нас в течение 3 дней доставки.
4. Все детали необходимо возвратить в их первоначальном состоянии для того чтобы квалифицировать для возмещения или замены.
5. Покупатель ответственен за полностью грузя произведенную цену.

Применения

Смогите быть использовано для цепи подавления шума электропитания в поперечной связи и обходе. Это первичный и вторичный конденсатор соединения X/Y используемый как линия фильтр и переключая электропитание и конвертер AC AC

ДЕТАЛЬ

СПЕЦИФИКАЦИЯ

ИСПЫТАЙТЕ МЕТОД И УСЛОВИЕ

Задействовать Temp

Возникновение

Отсутствие маркированного дефекта

Конденсатор будет введен в камеру теста, и подверган действию температурных условий как показано в таблице на 5 циклах.

pretreatment: Конденсатор будет помещен на 125±2℃ на 1 час, тогда установил на условии комнаты для 24±2hours перед начальным измерением.

Пост-обработка: Конденсатор будет храниться на часы 24±2 на условиях комнаты.

(ШАГ)	1	2	3	4
(TEMP.)	-25±3℃	20±2℃	125±3℃	20±2℃
(ВРЕМЯ)	30±3min.	3min. максимальный	30±3min.	3min. максимальный

Емкость

Изменение

B: ±10% максимальное

E: ±20% максимальное

F: ±30% максимальное

D.F.

B, E: 5,0% максимальное

F: 7,0% максимальное

I.R.

Минута 1000MΩ

Влажность

(Вниз

Устойчивый

Государство)

Возникновение

Отсутствие маркированного

дефект

Установите конденсатор на часы 500±12 на 40±2℃ в RH 95±3%.

пре-обработка: Конденсатор будет помещен на 125±2℃ на 1 час, тогда установил на условии комнаты для 24±2 часы перед начальным измерением.

Пост-обработка: Конденсатор будет храниться на часы 24±2 на условии комнаты.

Емкость

Изменение

B: ±10% максимальное

E: ±20% максимальное

F: ±30% максимальное

D.F.

B, E: 5,0% максимальное

F: 7,0% максимальное

I.R.

Минута 1500MΩ

Диэлектрик

Прочность

Согласно с деталь 8

Определение срока службы

Возникновение

Отсутствие маркированного

дефект

Придайте напряжение тока 500V.AC, за исключением того, что раз каждый час напряжение тока увеличено к 1000V.AC для 0.1sec.that будет поддержан на часы 1000±48 на 125±2℃.

Пре-обработка: Конденсатор будет храниться на 125±2℃ на 1 час, тогда установил на условии комнаты для 24±2H перед начальными измерениями.

Пост-обработка: Конденсатор будет храниться на часы 24±2 на условии комнаты.

Емкость

Изменение

B: ±10% максимальное

E: ±20% максимальное

F: ±30% максимальное

D.F.

B, E: 5,0% максимальное

F: 7,0% максимальное

I.R.

Минута 1500MΩ

Напряжение тока продукта, материал, таблица ссылки размера

Продукт и код размера	Расклассифицированное напряжение тока AC	Температурная характеристика	Расклассифицированная емкость	Допуск емкости	Размер (mm)
Продукт и код размера	Расклассифицированное напряжение тока AC	Температурная характеристика	Расклассифицированная емкость	Допуск емкости	D.max	T.max	P±0.8	d±0.05
Q065B□100K□□	400Vac	(B) Y5P ±10	10pF	K ±10%	6,5	4,5	10	0,55
Q065B□150K□□			15pF		6,5	4,5	10	0,55
Q070B□220K□□			22pF		7,0	4,5	10	0,55
Q070B□330K□□			33pF		7,0	4,5	10	0,55
Q070B□470K□□			47pF		7,0	4,5	10	0,55
Q070B□560K□□			56pF		7,0	4,5	10	0,55
Q070B□620K□□			62pF		7,0	4,5	10	0,55
Q070B□820K□□			82pF		7,0	4,5	10	0,55
Q065B□101K□□			100pF		6,5	4,5	10	0,55
Q065B□221K□□			220pF		6,5	4,5	10	0,55
Q075B□331K□□			330pF		7,5	4,5	10	0,6
Q085B□471K□□			470pF		8,5	4,5	10	0,6
Q085B□561K□□			560pF		8,5	4,5	10	0,6
Q095B□681K□□			680pF		9,5	4,5	10	0,6
Q110B□821K□□			820pF		11,0	4,5	10	0,6
Q115B□102K□□			1000pF		11,5	4,5	10	0,6
Q065E□471K□□		(E) Y5U +22% -56%	470pF		6,5	4,5	10	0,55
Q075E□561K□□			560pF		7,5	4,5	10	0,6
Q075E□681K□□			680pF		7,5	4,5	10	0,6
Q075E□821K□□			820pF		7,5	4,5	10	0,6
Q085E□102K□□			1000pF		8,5	4,5	10	0,65
Q095E□152M□□			1500pF	M ±20%	9,5	4,5	10	0,65
Q105E□222M□□			2200pF		10,5	4,5	10	0,65
Q115E□332M□□			3300pF		11,5	4,5	10	0,65
Q065F□102M□□		(F) Y5V +22% -82%	1000pF		6,5	4,5	10	0,55
Q075F□152M□□			1500pF		7,5	4,5	10	0,6
Q085F□222M□□			2200pF		8,5	4,5	10	0,6
Q100F□332M□□			3300pF		10,0	4,5	10	0,65
Q115F□472M□□			4700pF		11,5	4,5	10	0,65

конденсатор 400VAC безопасности 681K Y1 сильный над емкостью настоящей возможности небольшой 0
Метод спецификации и теста

ДЕТАЛЬ

СПЕЦИФИКАЦИЯ

ИСПЫТАЙТЕ МЕТОД И УСЛОВИЕ

Temp хранения. Ряд

-40℃~+125℃

Работая Temp. Ряд

-25℃~+125℃

Возникновение и
Размер

Возникновение имеет
отсутствие маркированного дефекта.
Размеры находятся в пределах определенного допуска.

Возникновение наблюдалось на видимости
Размер был измерен крумциркулем

Марк

Быть discerned легко.

Наблюдайте на видимости

Емкость

В пределах определенный
допуск

Temp. 20±2℃
VOL. 1.0±0.2Vrms
Freq. 1±0.1KHz

Коэффициент энергопотерь

B, E: 2,5% максимальное
F: 3,5% максимальное

Такое же условие как емкость

Сопротивление изоляции

10,000MΩ
10,000MΩmin

Сопротивление изоляции будет измерено с 500±50V.DC в пределах sec 60±5 поручать.

Диэлектрическая прочность

Между
Подводящие провода

Отсутствие отказа.

Придайте напряжение тока 4.0KVAC на 1 MIN. между подводящими проводами.
(Обязанность/разрядка current≤50mA) (Y2: 2.6KVAC)

Тело
Изоляция

Отсутствие отказа.

Терминалы конденсатора будут
соединенный совместно. Фольга металла близко будет создана программу-оболочку вокруг тела конденсатора к расстоянию около 3 до 4 mm от каждого терминала. Напряжение тока 4.0KVAC приложено между подводящими проводами конденсатора и фольгой металла. (Y2: 2.6KVAC)
(Обязанность/разряд тока ≤50mA)

Температура
Характеристика

B: - 10~+10%
E: - 56~+22%
F: - 80~+30%

Емкость будет измерена на каждом шаге как следование.
Пре-обработка: Конденсатор будет храниться на 85±2℃ на 1 час, тогда установил на условии комнаты для 24±2hours перед начальными измерениями.

(Шаг)	①	②	③	④	⑤
(Temp.)	20±2℃	-25±2℃	20±2℃	85±2℃	20±2℃

конденсатор 400VAC безопасности 681K Y1 сильный над емкостью настоящей возможности небольшой 1
Производственный процесс

Упаковка & грузить

1. Мы грузим детали не позднее 3 рабочего дня после того как оплата подтвердила.
2. Мы можем грузить к вам UPS/DHL/TNT/EMS/FedEx. Пожалуйста свяжитесь мы сразу и мы будем использовать ваши предпочитаемые пути. Для стран & регионов где EMS не может поставить, пожалуйста выберите другие грузя пути.
3. Мы не ответственны за все аварии, задержки или другие вопросы причиненные товароотправителем.
4. Все гонорары или обязанности импорта на счете покупателя
