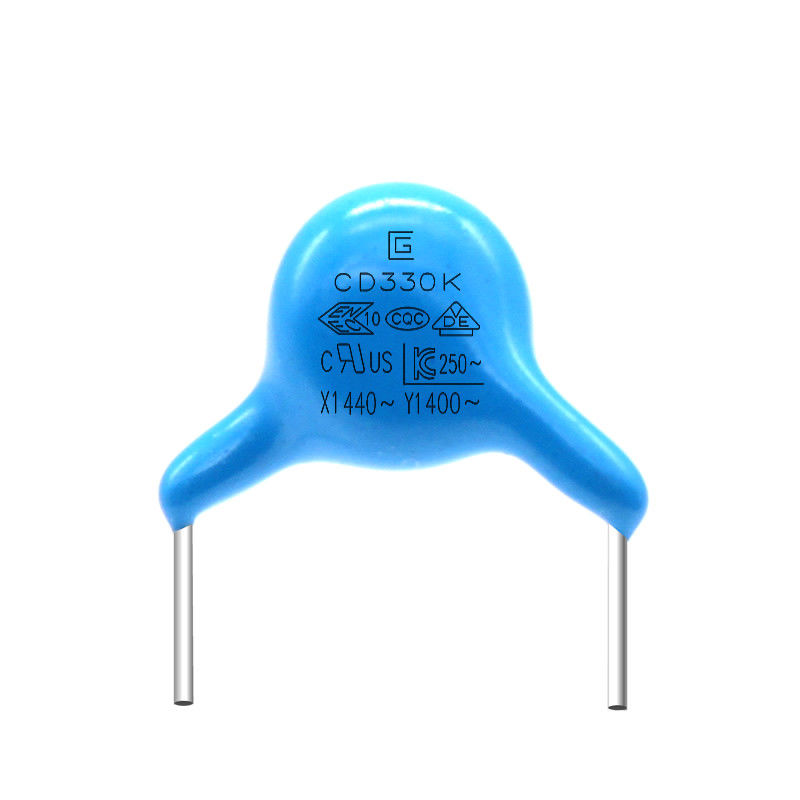

Максимум выдерживает пламя конденсатора безопасности напряжения тока 330K 400VAC Y1 - retardant пакет эпоксидной смолы
Конденсатор .pdf безопасности Y1
Области применения конденсатора Y1:
Широко использованный в небольших бытовых приборах, продуктах силы, электро-механических моторах, освещении СИД, заряжателях, бесперебойных электропитаниях, фильтрах, электронных выпрямителях, автомобильной электронике, безопасности и других индустриях.
Особенности
1 норма бесопасности узнанная для применений AC компактирует.
размер, стоить effictive соответствие эпоксидной смолы продукта.
Выдерживая усиливать перенапряжения 2.
3 превосходных активных и пассивных пожаробезопасных способности.
4 тип норма бесопасности узнал конденсаторы idealfor использующ в линии обходе, связи с антеннами, Acriss соответствие.
Преимущества
1. Мы имеем все модели материала, сохраняем вас время ища оно. И порекомендуйте материалы для вас если вам.
2. С такими же качественными продучтами, мы можем дать вам самую лучшую цену. Дознания к после-продаже, мы обеспечим хорошее обслуживание, как состояние продукта обновления, служба технической поддержки etc. (24 часа онлайн)
3. Мы имеем много запасов, и срок поставки обычно короток.
|
ДЕТАЛЬ
|
СПЕЦИФИКАЦИЯ
|
ИСПЫТАЙТЕ МЕТОД И УСЛОВИЕ
|
|
Задействовать Temp
|
Возникновение
|
Отсутствие маркированного дефекта
|
Конденсатор будет введен в камеру теста, и подверган действию температурных условий как показано в таблице на 5 циклах.
pretreatment: Конденсатор будет помещен на 125±2℃ на 1 час, тогда установил на условии комнаты для 24±2hours перед начальным измерением.
Пост-обработка: Конденсатор будет храниться на часы 24±2 на условиях комнаты.
| (ШАГ) |
1 |
2 |
3 |
4 |
| (TEMP.) |
-25±3℃ |
20±2℃ |
125±3℃ |
20±2℃ |
| (ВРЕМЯ) |
30±3min. |
3min. максимальный |
30±3min. |
3min. максимальный |
|
|
Емкость
Изменение
|
B: ±10% максимальное
E: ±20% максимальное
F: ±30% максимальное
|
|
D.F.
|
B, E: 5,0% максимальное
F: 7,0% максимальное
|
|
I.R.
|
Минута 1000MΩ |
|
Влажность
(Вниз
Устойчивый
Государство)
|
Возникновение
|
Отсутствие маркированного
дефект
|
Установите конденсатор на часы 500±12 на 40±2℃ в RH 95±3%.
пре-обработка: Конденсатор будет помещен на 125±2℃ на 1 час, тогда установил на условии комнаты для 24±2 часы перед начальным измерением.
Пост-обработка: Конденсатор будет храниться на часы 24±2 на условии комнаты.
|
|
Емкость
Изменение
|
B: ±10% максимальное
E: ±20% максимальное
F: ±30% максимальное
|
|
D.F.
|
B, E: 5,0% максимальное
F: 7,0% максимальное
|
|
I.R.
|
Минута 1500MΩ |
|
Диэлектрик
Прочность
|
Согласно с деталь 8
|
|
Определение срока службы
|
Возникновение
|
Отсутствие маркированного
дефект
|
Придайте напряжение тока 500V.AC, за исключением того, что раз каждый час напряжение тока увеличено к 1000V.AC для 0.1sec.that будет поддержан на часы 1000±48 на 125±2℃.
Пре-обработка: Конденсатор будет храниться на 125±2℃ на 1 час, тогда установил на условии комнаты для 24±2H перед начальными измерениями.
Пост-обработка: Конденсатор будет храниться на часы 24±2 на условии комнаты.
|
|
Емкость
Изменение
|
B: ±10% максимальное
E: ±20% максимальное
F: ±30% максимальное
|
|
D.F.
|
B, E: 5,0% максимальное
F: 7,0% максимальное
|
|
I.R.
|
Минута 1500MΩ |
Напряжение тока продукта, материал, таблица ссылки размера
| Продукт и код размера |
Расклассифицированное напряжение тока AC |
Температурная характеристика |
Расклассифицированная емкость |
Допуск емкости |
Размер (mm) |
| D.max |
T.max |
P±0.8 |
d±0.05 |
| Q065B□100K□□ |
400Vac |
(B)
Y5P
±10
|
10pF |
K
±10%
|
6,5 |
4,5 |
10 |
0,55 |
| Q065B□150K□□ |
15pF |
6,5 |
4,5 |
10 |
0,55 |
| Q070B□220K□□ |
22pF |
7,0 |
4,5 |
10 |
0,55 |
| Q070B□330K□□ |
33pF |
7,0 |
4,5 |
10 |
0,55 |
| Q070B□470K□□ |
47pF |
7,0 |
4,5 |
10 |
0,55 |
| Q070B□560K□□ |
56pF |
7,0 |
4,5 |
10 |
0,55 |
| Q070B□620K□□ |
62pF |
7,0 |
4,5 |
10 |
0,55 |
| Q070B□820K□□ |
82pF |
7,0 |
4,5 |
10 |
0,55 |
| Q065B□101K□□ |
100pF |
6,5 |
4,5 |
10 |
0,55 |
| Q065B□221K□□ |
220pF |
6,5 |
4,5 |
10 |
0,55 |
| Q075B□331K□□ |
330pF |
7,5 |
4,5 |
10 |
0,6 |
| Q085B□471K□□ |
470pF |
8,5 |
4,5 |
10 |
0,6 |
| Q085B□561K□□ |
560pF |
8,5 |
4,5 |
10 |
0,6 |
| Q095B□681K□□ |
680pF |
9,5 |
4,5 |
10 |
0,6 |
| Q110B□821K□□ |
820pF |
11,0 |
4,5 |
10 |
0,6 |
| Q115B□102K□□ |
1000pF |
11,5 |
4,5 |
10 |
0,6 |
| Q065E□471K□□ |
(E)
Y5U
+22%
-56%
|
470pF |
6,5 |
4,5 |
10 |
0,55 |
| Q075E□561K□□ |
560pF |
7,5 |
4,5 |
10 |
0,6 |
| Q075E□681K□□ |
680pF |
7,5 |
4,5 |
10 |
0,6 |
| Q075E□821K□□ |
820pF |
7,5 |
4,5 |
10 |
0,6 |
| Q085E□102K□□ |
1000pF |
8,5 |
4,5 |
10 |
0,65 |
| Q095E□152M□□ |
1500pF |
M
±20%
|
9,5 |
4,5 |
10 |
0,65 |
| Q105E□222M□□ |
2200pF |
10,5 |
4,5 |
10 |
0,65 |
| Q115E□332M□□ |
3300pF |
11,5 |
4,5 |
10 |
0,65 |
| Q065F□102M□□ |
(F)
Y5V
+22%
-82%
|
1000pF |
6,5 |
4,5 |
10 |
0,55 |
| Q075F□152M□□ |
1500pF |
7,5 |
4,5 |
10 |
0,6 |
| Q085F□222M□□ |
2200pF |
8,5 |
4,5 |
10 |
0,6 |
| Q100F□332M□□ |
3300pF |
10,0 |
4,5 |
10 |
0,65 |
![]() ![]() ![]() Q115F□472M□□ |
4700pF |
11,5 |
4,5 |
10 |
0,65 |
Метод спецификации и теста
|
ДЕТАЛЬ
|
СПЕЦИФИКАЦИЯ
|
ИСПЫТАЙТЕ МЕТОД И УСЛОВИЕ
|
|
Temp хранения. Ряд
|
-40℃~+125℃ |
|
|
Работая Temp. Ряд
|
-25℃~+125℃ |
|
|
Возникновение и
Размер
|
Возникновение имеет
отсутствие маркированного дефекта.
Размеры находятся в пределах определенного допуска.
|
Возникновение наблюдалось на видимости
Размер был измерен крумциркулем
|
|
Марк
|
Быть discerned легко.
|
Наблюдайте на видимости
|
|
Емкость
|
В пределах определенный
допуск
|
Temp. 20±2℃
VOL. 1.0±0.2Vrms
Freq. 1±0.1KHz
|
|
Коэффициент энергопотерь
|
B, E: 2,5% максимальное
F: 3,5% максимальное
|
Такое же условие как емкость
|
|
Сопротивление изоляции
|
10,000MΩ
10,000MΩmin
|
Сопротивление изоляции будет измерено с 500±50V.DC в пределах sec 60±5 поручать.
|
|
Диэлектрическая прочность
|
Между
Подводящие провода
|
Отсутствие отказа.
|
Придайте напряжение тока 4.0KVAC на 1 MIN. между подводящими проводами.
(Обязанность/разрядка current≤50mA) (Y2: 2.6KVAC)
|
|
Тело
Изоляция
|
Отсутствие отказа.
|
Терминалы конденсатора будут
![]() соединенный совместно. Фольга металла близко будет создана программу-оболочку вокруг тела конденсатора к расстоянию около 3 до 4 mm от каждого терминала. Напряжение тока 4.0KVAC приложено между подводящими проводами конденсатора и фольгой металла. (Y2: 2.6KVAC)
(Обязанность/разряд тока ≤50mA)
|
|
Температура
Характеристика
|
B: - 10~+10%
E: - 56~+22%
F: - 80~+30%
|
Емкость будет измерена на каждом шаге как следование.
Пре-обработка: Конденсатор будет храниться на 85±2℃ на 1 час, тогда установил на условии комнаты для 24±2hours перед начальными измерениями.
| (Шаг) |
① |
② |
③ |
④ |
⑤ |
| (Temp.) |
20±2℃ |
-25±2℃ |
20±2℃ |
85±2℃ |
20±2℃ |
|
Производственный процесс
вопросы и ответы
Q: Что ваше MOQ?
: Никакие MOQ.we не признавают небольшие заказы. Потому что мы считаем, что небольшие заказы могут стать большими заказами в будущем.
Q: Если я сделайте заказ заказ, то сколько времени он примет для того чтобы поставить?
: Он обычно принимает о только 2-3 днях после получать оплату, зависит на приказанном количестве и состоянии запаса.
Q: Вы имеете OEM/ODM?
: Да. мы имеем нашу фабрику. Пожалуйста скажите нам ваше требование, мы ответим как можно скорее, мы предлагаем изготовленным на заказ обслуживаниям упаковки и печатания для вашего удобства.
