Подробная информация о продукте:
|
| Температура хранения Спектр: | -40℃~+125℃ | Рабочая темп. Спектр: | -25℃~+125℃ |
|---|---|---|---|
| главный материал: | Керамический | Применение: | оргтехника, электронное оборудование |
| Настроить:: | Да, предоставить образцы услуг | Тип: | Y1 Защитный конденсатор |
| Выделить: | Небольшой конденсатор безопасности емкости Y1,Конденсатор 151K безопасности Y1,конденсатор 151k |
||

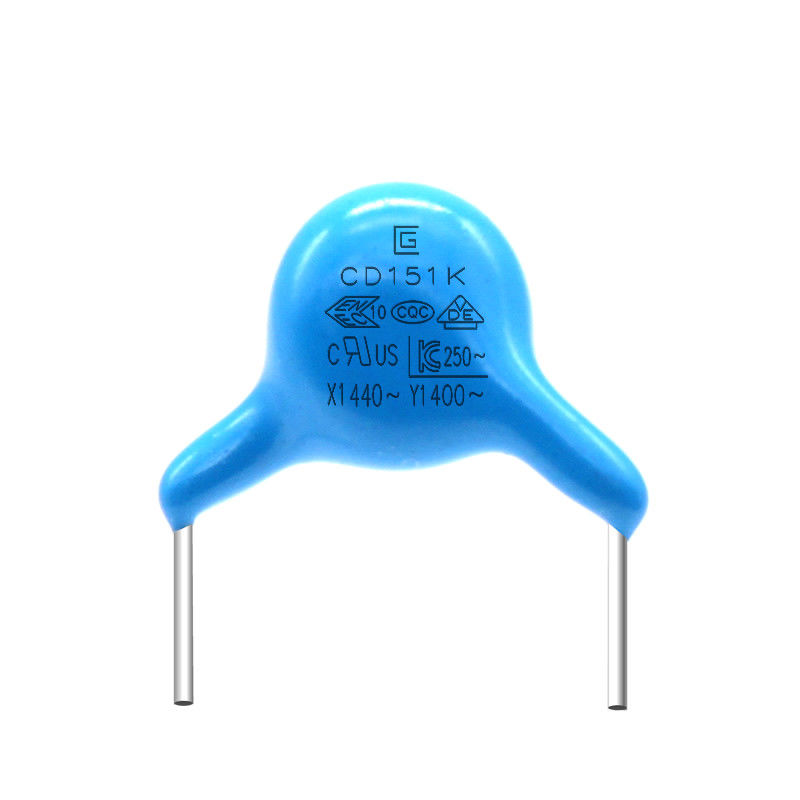

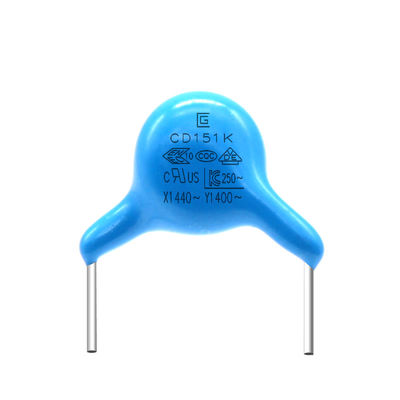

возможности перегрузок по току конденсатора безопасности 151K 400VAC Y1 емкость сильной небольшие и амортизация потери.
Конденсатор .pdf безопасности Y1
Конденсатор Y1 конденсатор безопасности, и такой конденсатор не причинит удар током после того как конденсатор вылтиет из строя, и не угрожает личную безопасность. Он включает 2 типа x конденсаторов и конденсаторов y. Конденсаторы x конденсаторы соединенные между 2 линиями линии электропередач (L-N), и металлопленочные конденсаторы вообще использованы; Конденсаторы y соединены между 2 линиями линии электропередач и земная (L-E, N.E.) емкость, вообще появляется в пары. Основанный на ограничении течения утечки, значение конденсатора y не должно быть слишком большим. Вообще, конденсатор x уровень uF, и конденсатор y уровень nF. Конденсатор x подавляет дифференциальное взаимодействие режима, и конденсатор y подавляет взаимодействие единого режима.
Дно конденсатора y разделено в Y1, Y2, Y3, и Y4. Основные различия являются следующими:
1. Высоковольтное сопротивление Y1 больше чем 8 kV,
2. высоковольтное сопротивление Y2 больше чем 5 kV,
3. высокое сопротивление давления Y3 n/a
4. высоковольтное сопротивление Y4 больше чем 2,5 kV
Особенности
1. Напряжение тока импульса гарантировало 12kV0-p.
2. температурная амплитуда рабочей температуры гарантированная до 125°C.
3. диэлектрическая прочность: AC4000V
4. конденсаторы класса X1/Y1 аттестованные ENEC (VDE) /UL/CQC.
5. Может быть польза с компонентом в требовании приборов
усиленная изоляция и двойная изоляция основанная дальше
UL1492, IEC60065 и IEC60950.
6. покрытый с эпоксидной смолой halogen-free* плам-retardant
(соответствующ стандарту UL94V-0).
* Cl=900ppm максимальное, Br=900ppm максимальное и
Cl+Br=1500ppm максимальное.
7. запись на ленту доступное для автоматического ввода.
8. расклассифицированное напряжение тока: X1: AC500V (r.m.s.), Y1: AC500V (r.m.s.)
|
ДЕТАЛЬ |
СПЕЦИФИКАЦИЯ |
ИСПЫТАЙТЕ МЕТОД И УСЛОВИЕ |
||||||||||||||||
|
Задействовать Temp
|
Возникновение |
Отсутствие маркированного дефекта |
Конденсатор будет введен в камеру теста, и подверган действию температурных условий как показано в таблице на 5 циклах. pretreatment: Конденсатор будет помещен на 125±2℃ на 1 час, тогда установил на условии комнаты для 24±2hours перед начальным измерением. Пост-обработка: Конденсатор будет храниться на часы 24±2 на условиях комнаты.
|
|||||||||||||||
|
Емкость Изменение |
B: ±10% максимальное E: ±20% максимальное F: ±30% максимальное |
|||||||||||||||||
|
D.F. |
B, E: 5,0% максимальное F: 7,0% максимальное |
|||||||||||||||||
|
I.R. |
Минута 1000MΩ | |||||||||||||||||
|
Влажность (Вниз Устойчивый Государство) |
Возникновение |
Отсутствие маркированного дефект |
Установите конденсатор на часы 500±12 на 40±2℃ в RH 95±3%. пре-обработка: Конденсатор будет помещен на 125±2℃ на 1 час, тогда установил на условии комнаты для 24±2 часы перед начальным измерением. Пост-обработка: Конденсатор будет храниться на часы 24±2 на условии комнаты. |
|||||||||||||||
|
Емкость Изменение |
B: ±10% максимальное E: ±20% максимальное F: ±30% максимальное |
|||||||||||||||||
|
D.F. |
B, E: 5,0% максимальное F: 7,0% максимальное |
|||||||||||||||||
|
I.R. |
Минута 1500MΩ | |||||||||||||||||
|
Диэлектрик Прочность |
Согласно с деталь 8 |
|||||||||||||||||
|
Определение срока службы |
Возникновение |
Отсутствие маркированного дефект |
Придайте напряжение тока 500V.AC, за исключением того, что раз каждый час напряжение тока увеличено к 1000V.AC для 0.1sec.that будет поддержан на часы 1000±48 на 125±2℃. Пре-обработка: Конденсатор будет храниться на 125±2℃ на 1 час, тогда установил на условии комнаты для 24±2H перед начальными измерениями. Пост-обработка: Конденсатор будет храниться на часы 24±2 на условии комнаты. |
|||||||||||||||
|
Емкость Изменение |
B: ±10% максимальное E: ±20% максимальное F: ±30% максимальное |
|||||||||||||||||
|
D.F. |
B, E: 5,0% максимальное F: 7,0% максимальное |
|||||||||||||||||
|
I.R. |
Минута 1500MΩ | |||||||||||||||||
Напряжение тока продукта, материал, таблица ссылки размера
| Продукт и код размера | Расклассифицированное напряжение тока AC | Температурная характеристика | Расклассифицированная емкость | Допуск емкости | Размер (mm) | |||
| D.max | T.max | P±0.8 | d±0.05 | |||||
| Q065B□100K□□ | 400Vac |
(B) |
10pF |
K |
6,5 | 4,5 | 10 | 0,55 |
| Q065B□150K□□ | 15pF | 6,5 | 4,5 | 10 | 0,55 | |||
| Q070B□220K□□ | 22pF | 7,0 | 4,5 | 10 | 0,55 | |||
| Q070B□330K□□ | 33pF | 7,0 | 4,5 | 10 | 0,55 | |||
| Q070B□470K□□ | 47pF | 7,0 | 4,5 | 10 | 0,55 | |||
| Q070B□560K□□ | 56pF | 7,0 | 4,5 | 10 | 0,55 | |||
| Q070B□620K□□ | 62pF | 7,0 | 4,5 | 10 | 0,55 | |||
| Q070B□820K□□ | 82pF | 7,0 | 4,5 | 10 | 0,55 | |||
| Q065B□101K□□ | 100pF | 6,5 | 4,5 | 10 | 0,55 | |||
| Q065B□221K□□ | 220pF | 6,5 | 4,5 | 10 | 0,55 | |||
| Q075B□331K□□ | 330pF | 7,5 | 4,5 | 10 | 0,6 | |||
| Q085B□471K□□ | 470pF | 8,5 | 4,5 | 10 | 0,6 | |||
| Q085B□561K□□ | 560pF | 8,5 | 4,5 | 10 | 0,6 | |||
| Q095B□681K□□ | 680pF | 9,5 | 4,5 | 10 | 0,6 | |||
| Q110B□821K□□ | 820pF | 11,0 | 4,5 | 10 | 0,6 | |||
| Q115B□102K□□ | 1000pF | 11,5 | 4,5 | 10 | 0,6 | |||
| Q065E□471K□□ |
(E) |
470pF | 6,5 | 4,5 | 10 | 0,55 | ||
| Q075E□561K□□ | 560pF | 7,5 | 4,5 | 10 | 0,6 | |||
| Q075E□681K□□ | 680pF | 7,5 | 4,5 | 10 | 0,6 | |||
| Q075E□821K□□ | 820pF | 7,5 | 4,5 | 10 | 0,6 | |||
| Q085E□102K□□ | 1000pF | 8,5 | 4,5 | 10 | 0,65 | |||
| Q095E□152M□□ | 1500pF |
M |
9,5 | 4,5 | 10 | 0,65 | ||
| Q105E□222M□□ | 2200pF | 10,5 | 4,5 | 10 | 0,65 | |||
| Q115E□332M□□ | 3300pF | 11,5 | 4,5 | 10 | 0,65 | |||
| Q065F□102M□□ |
(F) |
1000pF | 6,5 | 4,5 | 10 | 0,55 | ||
| Q075F□152M□□ | 1500pF | 7,5 | 4,5 | 10 | 0,6 | |||
| Q085F□222M□□ | 2200pF | 8,5 | 4,5 | 10 | 0,6 | |||
| Q100F□332M□□ | 3300pF | 10,0 | 4,5 | 10 | 0,65 | |||
| 4700pF | 11,5 | 4,5 | 10 | 0,65 | ||||
Метод спецификации и теста
|
ДЕТАЛЬ |
СПЕЦИФИКАЦИЯ |
ИСПЫТАЙТЕ МЕТОД И УСЛОВИЕ |
|||||||||||||
|
Temp хранения. Ряд |
-40℃~+125℃ | ||||||||||||||
|
Работая Temp. Ряд |
-25℃~+125℃ | ||||||||||||||
|
|
Возникновение имеет |
|
|||||||||||||
|
|
|
|
|||||||||||||
|
|
|
Temp. 20±2℃ |
|||||||||||||
|
Коэффициент энергопотерь |
B, E: 2,5% максимальное |
|
|||||||||||||
|
|
10,000MΩ |
|
|||||||||||||
|
|
|
|
|
||||||||||||
|
|
|
|
|||||||||||||
|
|
B: - 10~+10% |
|
|||||||||||||
