OEM ODM потери конденсатора 150K безопасности SG 400VAC Y1 высокочастотный

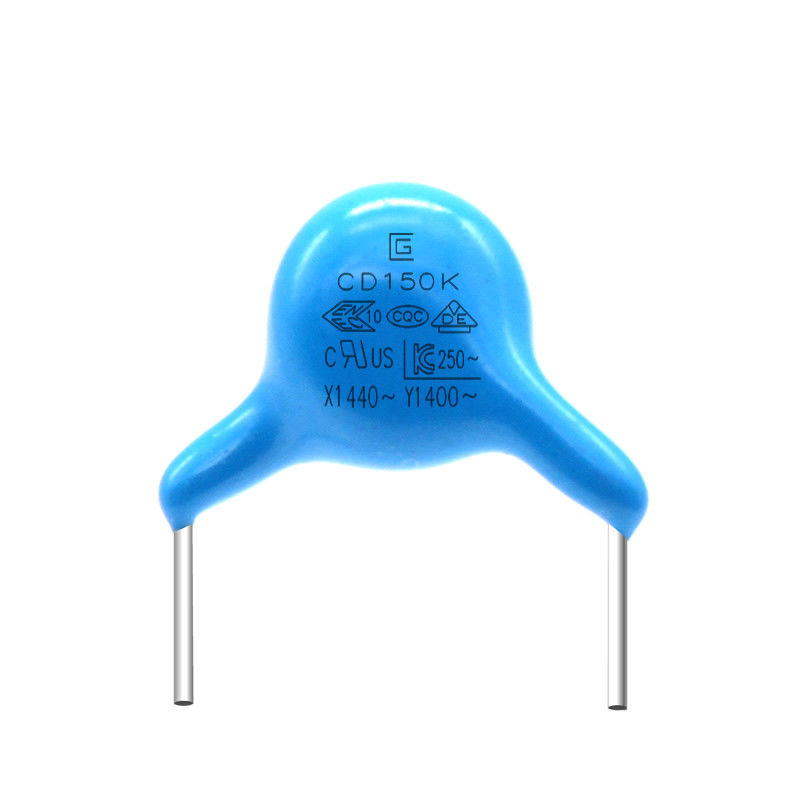

Большие изображения : OEM ODM потери конденсатора 150K безопасности SG 400VAC Y1 высокочастотный

Подробная информация о продукте:

Место происхождения:	Dongguan Китай
Фирменное наименование:	SG
Сертификация:	VDE，CQC
Номер модели:	Y5P-150K-400VAC

Оплата и доставка Условия:

Количество мин заказа:	10000 штук
Цена:	Discuss
Упаковывая детали:	размер: 45 см * 31 см * 34 см, внутренняя коробка: 29,2 см * 21 см * 31,3 см, коробка внутри двух вн
Время доставки:	15-21 рабочих дней
Условия оплаты:	T/T
Поставка способности:	100000000 штук

контакт

OEM ODM потери конденсатора 150K безопасности SG 400VAC Y1 высокочастотный

описание

Температура хранения Спектр:	-40℃~+125℃	Рабочая темп. Спектр:	-25℃~+125℃
главный материал:	Серебряная паста	Применение:	оргтехника, электронное оборудование
Тип поставщика:	OEM ODM	Тип:	Y1 Защитный конденсатор
Выделить:	Частота коротковолнового диапазона конденсатора безопасности Y1 , Конденсатор 150K безопасности Y1 , Конденсатор безопасности OEM Y1

конденсатор безопасности 150K 400VAC Y1 высокочастотная потеря небольшая может выдержать удар пульсаций пика AC

Конденсатор .pdf безопасности Y1

Конденсатор Y1 конденсатор безопасности, и такой конденсатор не причинит удар током после того как конденсатор вылтиет из строя, и не угрожает личную безопасность. Он включает 2 типа x конденсаторов и конденсаторов y. Конденсаторы x конденсаторы соединенные между 2 линиями линии электропередач (L-N), и металлопленочные конденсаторы вообще использованы; Конденсаторы y соединены между 2 линиями линии электропередач и земная (L-E, N.E.) емкость, вообще появляется в пары. Основанный на ограничении течения утечки, значение конденсатора y не должно быть слишком большим. Вообще, конденсатор x уровень uF, и конденсатор y уровень nF. Конденсатор x подавляет дифференциальное взаимодействие режима, и конденсатор y подавляет взаимодействие единого режима.

Дно конденсатора y разделено в Y1, Y2, Y3, и Y4. Основные различия являются следующими:

1. Высоковольтное сопротивление Y1 больше чем 8 kV,
2. высоковольтное сопротивление Y2 больше чем 5 kV,
3. высокое сопротивление давления Y3 n/a
4. высоковольтное сопротивление Y4 больше чем 2,5 kV

ДЕТАЛЬ

СПЕЦИФИКАЦИЯ

ИСПЫТАЙТЕ МЕТОД И УСЛОВИЕ

Задействовать Temp

Возникновение

Отсутствие маркированного дефекта

Конденсатор будет введен в камеру теста, и подверган действию температурных условий как показано в таблице на 5 циклах.

pretreatment: Конденсатор будет помещен на 125±2℃ на 1 час, тогда установил на условии комнаты для 24±2hours перед начальным измерением.

Пост-обработка: Конденсатор будет храниться на часы 24±2 на условиях комнаты.

(ШАГ)	1	2	3	4
(TEMP.)	-25±3℃	20±2℃	125±3℃	20±2℃
(ВРЕМЯ)	30±3min.	3min. максимальный	30±3min.	3min. максимальный

Емкость

Изменение

B: ±10% максимальное

E: ±20% максимальное

F: ±30% максимальное

D.F.

B, E: 5,0% максимальное

F: 7,0% максимальное

I.R.

Минута 1000MΩ

Влажность

(Вниз

Устойчивый

Государство)

Возникновение

Отсутствие маркированного

дефект

Установите конденсатор на часы 500±12 на 40±2℃ в RH 95±3%.

пре-обработка: Конденсатор будет помещен на 125±2℃ на 1 час, тогда установил на условии комнаты для 24±2 часы перед начальным измерением.

Пост-обработка: Конденсатор будет храниться на часы 24±2 на условии комнаты.

Емкость

Изменение

B: ±10% максимальное

E: ±20% максимальное

F: ±30% максимальное

D.F.

B, E: 5,0% максимальное

F: 7,0% максимальное

I.R.

Минута 1500MΩ

Диэлектрик

Прочность

Согласно с деталь 8

Определение срока службы

Возникновение

Отсутствие маркированного

дефект

Придайте напряжение тока 500V.AC, за исключением того, что раз каждый час напряжение тока увеличено к 1000V.AC для 0.1sec.that будет поддержан на часы 1000±48 на 125±2℃.

Пре-обработка: Конденсатор будет храниться на 125±2℃ на 1 час, тогда установил на условии комнаты для 24±2H перед начальными измерениями.

Пост-обработка: Конденсатор будет храниться на часы 24±2 на условии комнаты.

Емкость

Изменение

B: ±10% максимальное

E: ±20% максимальное

F: ±30% максимальное

D.F.

B, E: 5,0% максимальное

F: 7,0% максимальное

I.R.

Минута 1500MΩ

Напряжение тока продукта, материал, таблица ссылки размера

Продукт и код размера	Расклассифицированное напряжение тока AC	Температурная характеристика	Расклассифицированная емкость	Допуск емкости	Размер (mm)
Продукт и код размера	Расклассифицированное напряжение тока AC	Температурная характеристика	Расклассифицированная емкость	Допуск емкости	D.max	T.max	P±0.8	d±0.05
Q065B□100K□□	400Vac	(B) Y5P ±10	10pF	K ±10%	6,5	4,5	10	0,55
Q065B□150K□□			15pF		6,5	4,5	10	0,55
Q070B□220K□□			22pF		7,0	4,5	10	0,55
Q070B□330K□□			33pF		7,0	4,5	10	0,55
Q070B□470K□□			47pF		7,0	4,5	10	0,55
Q070B□560K□□			56pF		7,0	4,5	10	0,55
Q070B□620K□□			62pF		7,0	4,5	10	0,55
Q070B□820K□□			82pF		7,0	4,5	10	0,55
Q065B□101K□□			100pF		6,5	4,5	10	0,55
Q065B□221K□□			220pF		6,5	4,5	10	0,55
Q075B□331K□□			330pF		7,5	4,5	10	0,6
Q085B□471K□□			470pF		8,5	4,5	10	0,6
Q085B□561K□□			560pF		8,5	4,5	10	0,6
Q095B□681K□□			680pF		9,5	4,5	10	0,6
Q110B□821K□□			820pF		11,0	4,5	10	0,6
Q115B□102K□□			1000pF		11,5	4,5	10	0,6
Q065E□471K□□		(E) Y5U +22% -56%	470pF		6,5	4,5	10	0,55
Q075E□561K□□			560pF		7,5	4,5	10	0,6
Q075E□681K□□			680pF		7,5	4,5	10	0,6
Q075E□821K□□			820pF		7,5	4,5	10	0,6
Q085E□102K□□			1000pF		8,5	4,5	10	0,65
Q095E□152M□□			1500pF	M ±20%	9,5	4,5	10	0,65
Q105E□222M□□			2200pF		10,5	4,5	10	0,65
Q115E□332M□□			3300pF		11,5	4,5	10	0,65
Q065F□102M□□		(F) Y5V +22% -82%	1000pF		6,5	4,5	10	0,55
Q075F□152M□□			1500pF		7,5	4,5	10	0,6
Q085F□222M□□			2200pF		8,5	4,5	10	0,6
Q100F□332M□□			3300pF		10,0	4,5	10	0,65
Q115F□472M□□			4700pF		11,5	4,5	10	0,65

OEM ODM потери конденсатора 150K безопасности SG 400VAC Y1 высокочастотный 0
Метод спецификации и теста

ДЕТАЛЬ

СПЕЦИФИКАЦИЯ

ИСПЫТАЙТЕ МЕТОД И УСЛОВИЕ

Temp хранения. Ряд

-40℃~+125℃

Работая Temp. Ряд

-25℃~+125℃

Возникновение и
Размер

Возникновение имеет
отсутствие маркированного дефекта.
Размеры находятся в пределах определенного допуска.

Возникновение наблюдалось на видимости
Размер был измерен крумциркулем

Марк

Быть discerned легко.

Наблюдайте на видимости

Емкость

В пределах определенный
допуск

Temp. 20±2℃
VOL. 1.0±0.2Vrms
Freq. 1±0.1KHz

Коэффициент энергопотерь

B, E: 2,5% максимальное
F: 3,5% максимальное

Такое же условие как емкость

Сопротивление изоляции

10,000MΩ
10,000MΩmin

Сопротивление изоляции будет измерено с 500±50V.DC в пределах sec 60±5 поручать.

Диэлектрическая прочность

Между
Подводящие провода

Отсутствие отказа.

Придайте напряжение тока 4.0KVAC на 1 MIN. между подводящими проводами.
(Обязанность/разрядка current≤50mA) (Y2: 2.6KVAC)

Тело
Изоляция

Отсутствие отказа.

Терминалы конденсатора будут
соединенный совместно. Фольга металла близко будет создана программу-оболочку вокруг тела конденсатора к расстоянию около 3 до 4 mm от каждого терминала. Напряжение тока 4.0KVAC приложено между подводящими проводами конденсатора и фольгой металла. (Y2: 2.6KVAC)
(Обязанность/разряд тока ≤50mA)

Температура
Характеристика

B: - 10~+10%
E: - 56~+22%
F: - 80~+30%

Емкость будет измерена на каждом шаге как следование.
Пре-обработка: Конденсатор будет храниться на 85±2℃ на 1 час, тогда установил на условии комнаты для 24±2hours перед начальными измерениями.

(Шаг)	①	②	③	④	⑤
(Temp.)	20±2℃	-25±2℃	20±2℃	85±2℃	20±2℃

OEM ODM потери конденсатора 150K безопасности SG 400VAC Y1 высокочастотный 1
Производственный процесс

вопросы и ответы

Q1. Что ваши термины паковать?

: Вообще, мы пакуем наши товары в коричневых коробках.

Q2. Как вы грузите товары?
: Мы обычно грузим DHL, UPS, Federal Express или TNT. Авиакомпания и море грузя также опционное.
Q3. Как о вашем сроке поставки?
: Вообще 5-10 дней если товары в запасе. или 15-20 дней если товары нет в запасе, то, оно согласно количеству.
