Размер конденсатора 100K безопасности ODM 400VAC Y1 небольшой для радиотехнической аппаратуры

Name: Размер конденсатора 100K безопасности ODM 400VAC Y1 небольшой для радиотехнической аппаратуры
Brand: Dongguan Chenglue Electronic co.,Ltd
SKU: Y5P-100K-400VAC
Price: Negotiable USD
Availability: InStock

Все продукты

Конденсатор безопасности X2
(64)

Y1 Защитный конденсатор
(41)

Y2 Защитный конденсатор
(14)

Металлизированный пленочный конденсатор полипропилена
(38)

супер конденсатор
(29)

Металлизированный пленочный конденсатор полиэстера
(10)

Конденсатор MMKP82
(22)

алюминиевый электролитический конденсатор
(24)

Металлооксидный варистор
(79)

Варистор ДВИЖЕНИЙ SMD
(16)

Терморезистор NTC
(65)

Датчик температуры NTC
(32)

Датчик тока на эффекте Холла
(17)

Взрыватель электротранспорта
(24)

Нагнетательная труба газа
(42)

Силовое питание для экрана с светодиодными лампами
(12)

Дождеупорный источник питания
(11)

Высоковольтный ВЗРЫВАТЕЛЬ
(88)

Керамические тепловые предохранители
(14)

Автоматический взрыватель лезвия
(11)

Подставка для предохранителей с установкой на ПКБ
(11)

Главные переключатели отключения
(6)

Оставьте нам сообщение

Размер конденсатора 100K безопасности ODM 400VAC Y1 небольшой для радиотехнической аппаратуры

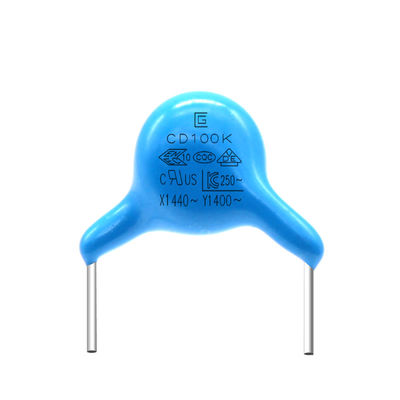

Большие изображения : Размер конденсатора 100K безопасности ODM 400VAC Y1 небольшой для радиотехнической аппаратуры

Подробная информация о продукте:

Место происхождения:	Dongguan Китай
Фирменное наименование:	SG
Сертификация:	VDE，CQC
Номер модели:	Y5P-100K-400VAC

Оплата и доставка Условия:

Количество мин заказа:	10000 штук
Цена:	Discuss
Упаковывая детали:	размер: 45 см * 31 см * 34 см, внутренняя коробка: 29,2 см * 21 см * 31,3 см, коробка внутри двух вн
Время доставки:	15-21 рабочих дней
Условия оплаты:	T/T
Поставка способности:	100000000 штук

контакт

Размер конденсатора 100K безопасности ODM 400VAC Y1 небольшой для радиотехнической аппаратуры

описание

Температура хранения Спектр:	-40℃~+125℃	Рабочая темп. Спектр:	-25℃~+125℃
главный материал:	SrCO3 BaCO3 TiO2 Bi2O3 CaCO3 Nb2O5 MgO	Применение:	Электронное оборудование
Тип поставщика:	Оригинальный производитель, ОДМ	Тип:	Y1 Защитный конденсатор
Выделить:	Конденсатор 100K безопасности Y1 , ODM конденсатора безопасности Y1 , конденсатор 100K

пламя размера конденсатора безопасности 100K 400VAC Y1 небольшое - retardant пакет эпоксидной смолы
Конденсатор .pdf безопасности Y1
Конденсаторы Y1 конденсаторы соединенные через 2 провода линии электропередач и земного (L-E, N.E.), обычно в парах. Основанный на ограничении течения утечки, значение конденсатора y не должно быть слишком большим. Вообще, конденсатор x уровень uF, и конденсатор y уровень nF. Конденсатор x подавляет дифференциальное взаимодействие режима, и конденсатор Y1 подавляет взаимодействие единого режима.
Особенности
Стабилизированный и безопасный выбор
компактный размер
экономический продукт
Соответствие с сертификацией безопасности
Напряжение тока продукта, материал, таблица ссылки размера

Продукт и код размера	Расклассифицированное напряжение тока AC	Температурная характеристика	Расклассифицированная емкость	Допуск емкости	Размер (mm)
Продукт и код размера	Расклассифицированное напряжение тока AC	Температурная характеристика	Расклассифицированная емкость	Допуск емкости	D.max	T.max	P±0.8	d±0.05
Q065B□100K□□	400Vac	(B) Y5P ±10	10pF	K ±10%	6,5	4,5	10	0,55
Q065B□150K□□			15pF		6,5	4,5	10	0,55
Q070B□220K□□			22pF		7,0	4,5	10	0,55
Q070B□330K□□			33pF		7,0	4,5	10	0,55
Q070B□470K□□			47pF		7,0	4,5	10	0,55
Q070B□560K□□			56pF		7,0	4,5	10	0,55
Q070B□620K□□			62pF		7,0	4,5	10	0,55
Q070B□820K□□			82pF		7,0	4,5	10	0,55
Q065B□101K□□			100pF		6,5	4,5	10	0,55
Q065B□221K□□			220pF		6,5	4,5	10	0,55
Q075B□331K□□			330pF		7,5	4,5	10	0,6
Q085B□471K□□			470pF		8,5	4,5	10	0,6
Q085B□561K□□			560pF		8,5	4,5	10	0,6
Q095B□681K□□			680pF		9,5	4,5	10	0,6
Q110B□821K□□			820pF		11,0	4,5	10	0,6
Q115B□102K□□			1000pF		11,5	4,5	10	0,6
Q065E□471K□□		(E) Y5U +22% -56%	470pF		6,5	4,5	10	0,55
Q075E□561K□□			560pF		7,5	4,5	10	0,6
Q075E□681K□□			680pF		7,5	4,5	10	0,6
Q075E□821K□□			820pF		7,5	4,5	10	0,6
Q085E□102K□□			1000pF		8,5	4,5	10	0,65
Q095E□152M□□			1500pF	M ±20%	9,5	4,5	10	0,65
Q105E□222M□□			2200pF		10,5	4,5	10	0,65
Q115E□332M□□			3300pF		11,5	4,5	10	0,65
Q065F□102M□□		(F) Y5V +22% -82%	1000pF		6,5	4,5	10	0,55
Q075F□152M□□			1500pF		7,5	4,5	10	0,6
Q085F□222M□□			2200pF		8,5	4,5	10	0,6
Q100F□332M□□			3300pF		10,0	4,5	10	0,65
Q115F□472M□□			4700pF		11,5	4,5	10	0,65

Метод спецификации и теста

ДЕТАЛЬ

СПЕЦИФИКАЦИЯ

ИСПЫТАЙТЕ МЕТОД И УСЛОВИЕ

Temp хранения. Ряд

-40℃~+125℃

Работая Temp. Ряд

-25℃~+125℃

Возникновение и
Размер

Возникновение имеет
отсутствие маркированного дефекта.
Размеры находятся в пределах определенного допуска.

Возникновение наблюдалось на видимости
Размер был измерен крумциркулем

Марк

Быть discerned легко.

Наблюдайте на видимости

Емкость

В пределах определенный
допуск

Temp. 20±2℃
VOL. 1.0±0.2Vrms
Freq. 1±0.1KHz

Коэффициент энергопотерь

B, E: 2,5% максимальное
F: 3,5% максимальное

Такое же условие как емкость

Сопротивление изоляции

10,000MΩ
10,000MΩmin

Сопротивление изоляции будет измерено с 500±50V.DC в пределах sec 60±5 поручать.

Диэлектрическая прочность

Между
Подводящие провода

Отсутствие отказа.

Придайте напряжение тока 4.0KVAC на 1 MIN. между подводящими проводами.
(Обязанность/разрядка current≤50mA) (Y2: 2.6KVAC)

Тело
Изоляция

Отсутствие отказа.

Терминалы конденсатора будут
соединенный совместно. Фольга металла близко будет создана программу-оболочку вокруг тела конденсатора к расстоянию около 3 до 4 mm от каждого терминала. Напряжение тока 4.0KVAC приложено между подводящими проводами конденсатора и фольгой металла. (Y2: 2.6KVAC)
(Обязанность/разряд тока ≤50mA)

Температура
Характеристика

B: - 10~+10%
E: - 56~+22%
F: - 80~+30%

Емкость будет измерена на каждом шаге как следование.
Пре-обработка: Конденсатор будет храниться на 85±2℃ на 1 час, тогда установил на условии комнаты для 24±2hours перед начальными измерениями.

(Шаг)	①	②	③	④	⑤
(Temp.)	20±2℃	-25±2℃	20±2℃	85±2℃	20±2℃
