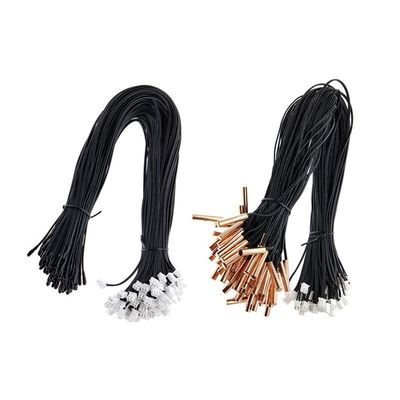

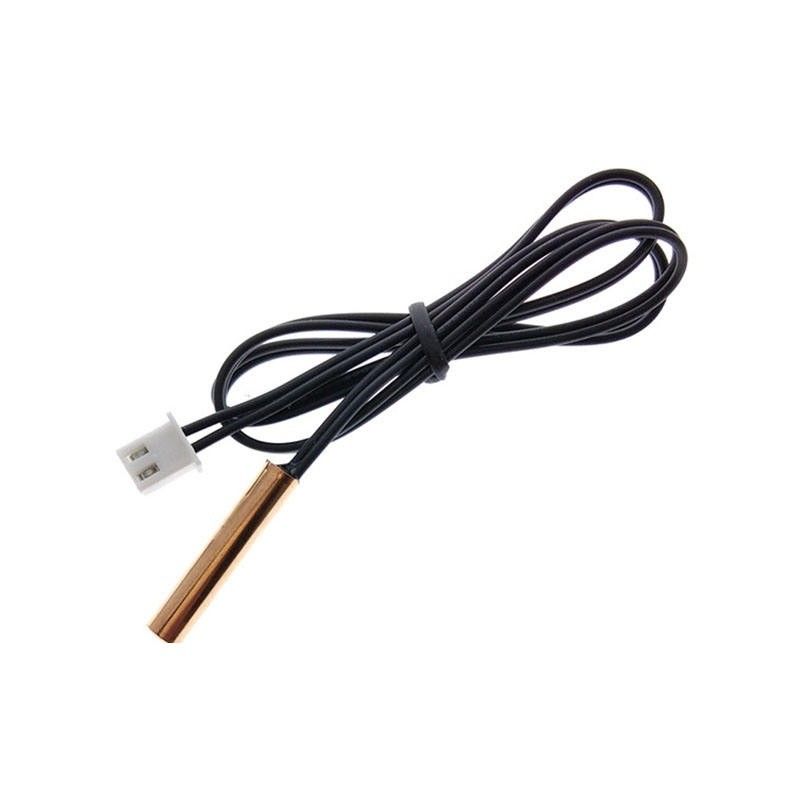

Быстрая реакция чувствительности водоустойчивого датчика температуры IP67 IP68 высокая
Термистор NTC, часть собрания зонда (комбинации). Законченная часть собрания термистора (комбинации) которая использует раковину термистора, руководство расширения, и иногда соединитель.
структура
Вообще, оно составлено термистора NTC, зонда (раковина металла или пластиковая раковина, etc.), руководства расширения, и терминала или соединителя металла.
принцип
Используя термистор NTC под некоторой силой измерения, значение сопротивления падает быстро как повышения температуры. Использующ эту особенность, термистор NTC может быть использован для того чтобы определить соответствуя температуру путем измерять свое значение сопротивления, для того чтобы достигнуть цели обнаруживать и контролировать температуру.
Применение
●Кондиционеры, холодильники, замораживатели, нагреватели воды, распределители воды, подогреватели, судомойки, шкафы обеззараживанием, стиральные машины, сушильщики и другие бытовые техники.
●Кондиционер автомобиля, датчик температуры воды, датчик температуры воздушной среды входа, двигатель
●Переключая электропитание, электропитание UPS бесперебойные, преобразователь частоты, электрический котел, etc.
●Умные туалет, электрическая нагревательная подстилка для ног, etc.
Особенности
1. широкая температурная амплитуда рабочей температуры, хорошая стабильность и надежность.
2. легкий к установке и манипуляции по мере того как запечатывание можно сделать согласно окружающей среде и условиям там оно приложено клиентом.
3. точное испытание может отразить изменение температуры точно.
4. изолируя сопротивление (MΩ): над 100MΩ на DC500 v
5. работая диапазон температур (°C): -50 до +150
6. коэффициент энергопотерь (mw/°C): 1-2 (в неподвижном воздухе)
7. константы времени восходящего потока теплого воздуха: не позднее sec 10-20 (в воздухе)
Датчик температуры используемый для измерения, воспринимать и управления температуры внутри:
• Бойлеры
• Системы отопления
• Системы охладителя
• Вода и используемые системы водообеспечения
• Вода и масляные баки
• Приборы потребителя, машины кофе
• Промышленные приборы
• Системы солнечного отопления
|
Тип
|
Датчик температуры NTC (термистора)
|
|
Диапазон температур
|
-50℃ | +300℃; Подгонянный
|
|
Accurancy
|
1%; 5%; 10%
|
|
RT (25℃)
|
1K; 2K; 2.2k; 2.7k; 3K; 5K; 7K; 8K; 12K; 15K; 20K; 25K; 30K; 40K; 47K; 50K; 60K; 70K; 100K; 200K; 230K; 250K; 470K; 500K; 1000K; Подгонянный
|
|
Значение b
|
3274; 3435; 3470; 3928; 3950; 3977; 4100; 4200; 4400; Подгонянный
|
|
Материал зонда
|
Нержавеющая сталь SS304; алюминий; медь; пластиковый; эпоксидная смола; стекло
|
|
Установка
|
Служенный фланцем; Поверхность; Продетый нитку; Пластмасса; Прямой; Фильм; Подгонянный
|
|
Материал провода
|
Теплоусаживающая трубка; Трубка PVC; стекло - трубка волокна; трубка тефлона
|
|
Соединитель
|
Molex; JST; Du Pont; CWB; CJT; Тип u; Подгонянный
|
|
Водоустойчивый
|
IP67; IP68
|
Все параметры смогли быть нестандартной конструкцией.
Стандарты обслуживания: мы совершены к снабжать высококачественные, и отзывчивые обслуживания все клиенты.
Самый быстрый ответ: детальные информации, специфическая модель и цена продуктов будут обеспечены быстро после получать ваше дознание.
Проверка качества: хорошее качество уверяется предварительной технологией изготовления. И все продукты будут проверены нашим менеджером контроля качества.
Рабочая температура и окружающая среда датчика температуры NTC зависят от исполнения в натуре своих основного элемента и подводящего провода:
►Различный термистор NTC использующ в датчиках температуры NTC со следующей различной рабочей температурой:
Обломок или MF52A, MF51E, MF55: температура сопротивляется рангу 125℃, истинной температуре для того чтобы сопротивляться рангу 150℃
MF58: температура сопротивляется рангу 200℃, истинной температуре для того чтобы сопротивляться рангу 250℃
MF51: температура сопротивляется рангу 200℃, истинной температуре для того чтобы сопротивляться рангу 250℃
Особенное MF51: температура сопротивляется рангу 250℃, истинной температуре для того чтобы сопротивляться рангу 300℃
Бесстыковый обломок: температура сопротивляется рангу 450℃, истинной температуре для того чтобы сопротивляться рангу 500℃
►Оперативная среда
В окружающей среде высокой температуры, высокой humidty и высокой корозии, мы предлагаем для использования стеклянного загерметизированного типа термистора как основной элемент. И тип MF51 будет самым лучшим термистором NTC в окружающей среде высокой влажности.
►Конструктивные соображения и процедура датчика температуры:
1. Выберите форму acoording к дизайну клиента или соберите требования, и подтвердите термистор.
2. подтвердите элемент термистора и другие материалы согласно требованию к клиентов
3. выберите соответствующее сопротивление, значение b и допуск
4. выберите соответствующую технологию влагостойких и изоляции для того чтобы соотвествовать клиента
5. выберите соответствующую структуру заключения для того чтобы соотвествовать требованиям производительности механического сопротивления удара
6. требования к клиента встречи особенные.
Тест надежности
| Деталь теста |
Стандарт теста |
Метод теста |
Требования производительности |
| Сопротивление силы нуля |
IEC 60539-1 |
Погрузите образцы в ванне на 25℃±0.005℃, сопротивлении температуры постоянного теста устойчивом |
Tol ±1% сопротивления
|
| Значение b |
IEC60539-1 |
Погрузите образцы в ванне температуры постоянного на 25℃, 50℃ (или 85℃), сопротивлении теста устойчивом, и высчитайте значение b |
Tol ±1% сопротивления
|
| Свободное падение |
IEC60068-2-32
|
Высота падения: 1.5±0.1m, поверхностный: Цемент, 1 время |
Отсутствие очевидного повреждения, R25△ R/R≤±1%
|
| Изоляция |
IEC60539-1
|
давление 500V на сопротивлении изоляции теста раковины изоляции |
>500MOhm
|
| Выдержите напряжение тока |
IEC60539-1 |
Выдержите напряжение тока: 1500V/AC, утечка настоящая: продолжать 2mA: 60sec
|
Отсутствие очевидного повреждения
|
| Напряжение |
IEC60068-2-21 |
Вытяните равномерную скорость в конце, F>4.0KG (спрошенные клиентом)
|
Отсутствие очевидного повреждения, R25△ R/R≤±1%
|
| Вибрация |
Q/HBm 108-94 |
Частота теста: 10~500Hz, качание: ускорение 1.2mm: 30m/s2 направление x, y, время z: 8Hour/direction |
Отсутствие очевидного повреждения, R25△ R/R≤±1%
|
| Устойчивые влажность и жара |
IEC60068-2-78 |
Temp: Влажность 40±2℃: Время 92-95%RH: ± 1000 24 часа |
Отсутствие очевидного повреждения, R25△ R/R≤±1%
|
| Термальная константа времени |
EC60539-1 |
Погрузите в воде 25℃, после термального баланса, погрузите в 85℃, сопротивлении приезжает 63,2%, высчитывает полное время |
<10 sec="">
|
| Высокотемпературное хранение |
IEC60068-2-2 |
Temp: Время 125℃±5℃: ± 1000 24 часа |
Отсутствие очевидного повреждения, R25△ R/R≤±1% |
| Холодный и термальный удар |
IEC60068-2-14 |
T1 -40℃~+125℃: время цикла 30min: 1000
|
Отсутствие очевидного повреждения, R25△ R/R≤±1%
|
| Эксперимент по стука |
IEC60068-2-77 |
Ускорение: продолжать ИМПа ульс 250m/s2: времена стука 6ms: Время восстановления 1000: 2 часа
|
Отсутствие очевидного повреждения, R25△ R/R≤±1%
|
| Хранение низкой температуры |
IEC60068-2-1 |
Temp: Время 40±2℃: ± 1000 24 часа
|
Отсутствие очевидного повреждения, R25△ R/R≤±1%
|
| Брызги соли |
IEC60068-2-11 |
Temp: Час собрания 35±2℃: время 1.0mL~2.0mL: определите в как фактический спрос |
Отсутствие очевидного повреждения, R25△ R/R≤±1%
|
Для того чтобы помочь вам получить точную модель, пожалуйста предложите следующую необходимую информацию:
1. Применение термистора: ________
окружающая среда 2.Working термистора: ______
ряд 3.The температуры деятельности: ___°c к ___°c
размер 4.The и чертеж термистора
