Подробная информация о продукте:
|
| Тип:: | Конденсатор безопасности X2 | Емкость:: | 0,015 мкФ |
|---|---|---|---|
| Номинальное напряжение:: | 250-310В | Номер модели::: | МКП Х2 |
| Рабочая температура: | -40℃～+110℃ | Применение:: | Широко используется в цепи подавления помех, двигателе, вентиляторе, кондиционере и т. д. |
| Допуск емкости:: | ±10%(К) | Пакет: | Герметизация коробки |
| Выделить: | Конденсатор безопасности X2 0,015 UF,Противоинтерференционный конденсатор безопасности X2 |
||

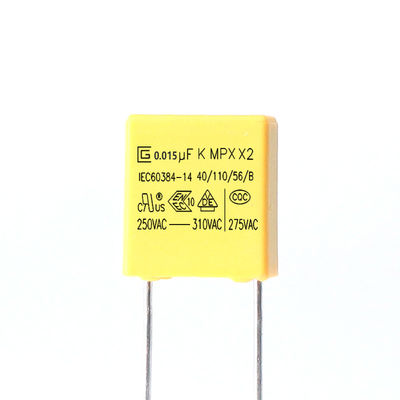

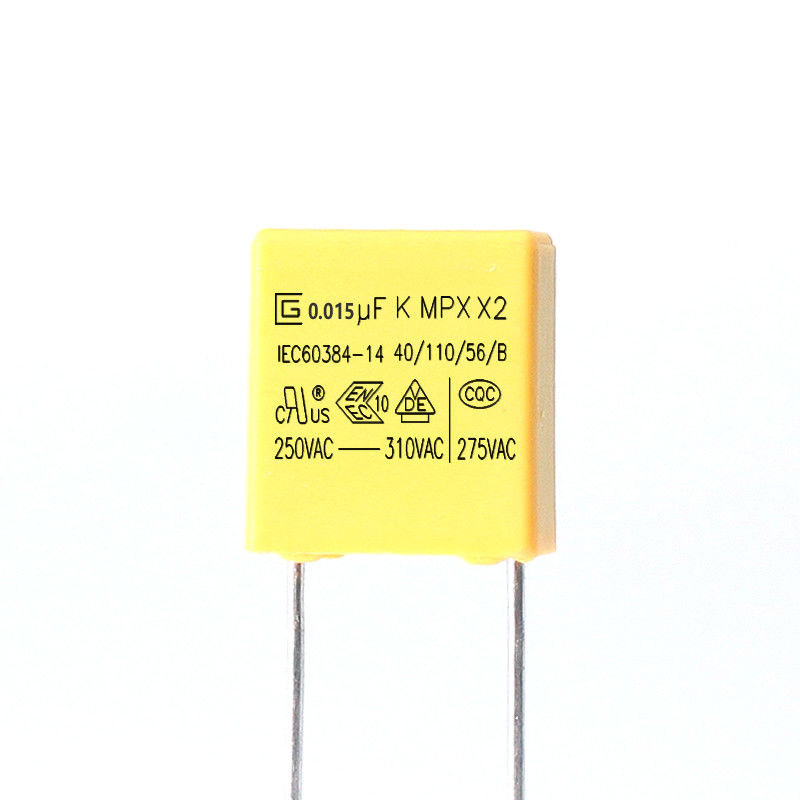

свойство конденсатора для устранения радиопомех конденсатора безопасности 0.015uf 310v X2 самолечебное
Полное имя x конденсатора вообще вызвано: (X1/X3/MKP) конденсатор X2 для подавлять взаимодействие электропитания электромагнитное. Вообще, основные функции в цепи являются следующими: цепь пересекающаяся линия электропитания, фильтровать EMI, цепь исключения искры, etc. для обеспечения что законченные электронные продукты соотвествуют EMC.
Введение продуктов
MPX обветрен с металлизированным диэлектриком фильма полипропилена, неиндуктивной конструкцией, залуживанными руководствами медной проволоки, и пламенем - retardant покрытием эпоксидной смолы. Они имеют превосходные особенности самолечебного и хорошего пламени - retardant согласно UL 94-V0
Тип применение
Продукты широко использованный для усмирителей взаимодействия и через--линии применений конденсатора. Соответствующий для использованный в ситуациях где отказ конденсатора не приведет к опасности удара током.
Особенности
1 конструкция Не-индукции
Высокое влаг-сопротивление 2
Самолечебное свойство 3
4 пламя - retardant тип (соответствие с UL 94V-0)
Очень небольшая потеря 5
6 превосходные частота и температурных характеристик
Высокое сопротивление изоляции 7
Спецификации (IEC 60384-14)
| Детали теста | Требования производительности | Условия теста |
| Емкость | В пределах допуска определил | 1KHz, 1Vrms максимальное на 25℃ |
| Коэффициент энергопотерь | 0,001 (0,1%) максимальное. | 1KHz, 1Vrms максимальное на 25℃ |
| Доказательство напряжения тока | Будет никакой ненормальностью | Между тестом терминалов 4.3UR (Vdc) 60sec. |
| Между терминалом и приложением UR×200%+1500Vac, 60sec. | ||
| Сопротивление изоляции | Инфракрасн ≥6,000s CR >0.33μF ≥ 15,000MΩ инфракрасн ≤ 0.33μF CR | 100±15Vdc, 60sec/25℃ |
| Робастность прекращений | Отсутствие обрыва провода и отсутствие повреждения конденсатора |
Напряженная прочность терминальной нагружающей силы: 1,0 Kg Время пребывания: 10 ± 1sec |
|
Сопротивление изгибу терминальной нагружающей силы: 0,5 Kg Гнуть время: ゚ 4 x 90 |
||
| Сопротивление к паяя жаре |
(1) возникновение: Отсутствие видимого повреждения (2)△ C/C: ≤ ±5% исходной величины |
Температура припоя: 260±5℃ Время припоя: 5±0.5sec |
| Solderability | 95% из поверхностный залуживать |
Температура припоя: 260±5℃ Время припоя: 2±0.5sec |
| Быстрое изменение температуры | Конденсаторы визуально будут расмотрены и будет никакое видимое повреждение. |
Понизьте температуру категории: -40℃ Верхняя температура категории: 110℃ Количество циклов: 5 Продолжительность t1 = минута 30 |
| Вибрация | Конденсаторы визуально будут расмотрены и будет никакое видимое повреждение |
Диапазон изменения частот: 10~55Hz Курс: X, y, z (ось) 2h / ось (6h в итоге) Амплитуда смещения: 0.75mm |
| Детали теста | Требования производительности | Условия теста |
| Климатическая последовательность |
(1) возникновение: Отсутствие видимого повреждения (2)△ C/C: ≤ ±5% исходной величины (3) DF (tanδ): ≤ 0,008 увеличенного значения (4) инфракрасн: ≥ 50% применимых пределов (5) доказательство напряжения тока: Нормальный |
Сухая жара Верхняя температура: 110℃ Более низкая продолжительность: 16Hours |
|
Холодный Температура: -40℃ Продолжительность: 2Hours |
||
| Влажная жара номинальная |
(1) возникновение: Отсутствие видимого повреждения (2)△ C/C: ≤ ±5% исходной величины (3) DF (tanδ): ≤ 0,008 увеличенного значения (4) инфракрасн: ≥ 50% применимых пределов (5) доказательство напряжения тока: Нормальный |
+40°C и RH 93%, 56 дней |
| Обязанность и разрядка |
(1) возникновение: Отсутствие видимого повреждения (2)△ C/C: ≤ ±10% исходной величины (3) DF (tanδ): ≤ 0,008 увеличенного значения (4) инфракрасн: ≥ 50% применимых пределов |
Напряжение тока теста: √2 x URVAC 50 Hz Обязанность и разрядка: 0.5sec/time Повторенный для 10000 циклов |
| Выносливость |
(1) возникновение: Отсутствие видимого повреждения (2)△ C/C: ≤ ±10% исходной величины (3) DF (tanδ): ≤ 0,008 увеличенного значения (4) инфракрасн: ≥ 50% применимых пределов |
1,25 x UR ВПТ 50 Hz, раз каждый час рост к 1,000VAC для 0,1 второго, 1 000 часов на верхней расклассифицированной температуре |
