Подробная информация о продукте:
|
| ключевое слово: | Конденсатор безопасности X2 | Емкость:: | 0,1 ст. л. |
|---|---|---|---|
| Номинальное напряжение:: | 250-310В | Номер модели::: | МКП Х2 |
| Рабочая температура: | -40℃～+110℃ | Применение: | Широко используется в цепи подавления помех, двигателе, вентиляторе, кондиционере и т. д. |
| Допуск емкости: | ±10%(К),±20%(М) | Материал:: | Металлизированная полипропиленовая структура |
| Выделить: | Металлизированный пленочный конденсатор полипропилена,Конденсатор MKP X2 |
||
Металлизированный конденсатор квадрата средней силы конденсатора безопасности класса X2 пластикового случая фильма конденсатора
Введение продуктов
MPX обветрен с металлизированным диэлектриком фильма полипропилена, неиндуктивной конструкцией, залуживанными руководствами медной проволоки, и пламенем - retardant покрытием эпоксидной смолы. Они имеют превосходные особенности самолечебного и хорошего пламени - retardant согласно UL 94-V0
Конструкция и главные материалы продуктов
| НЕТ. | Главные материалы | Спецификация | Примечание |
| 1 | Металлизированный фильм полипропилена | MPPZAH или MPPA (5~12μm) | --- |
| 2 | Zn, линия Sn | Сплав Zn или Zn и Sn | --- |
| 3 | Терминал | Cu (медная проволока) (Φ0.55 или 0.75mm) | ±0.05mm |
| 4 | Загерметизированный материал | Эпоксидная смола | UL94-V0 |
| 5 | Пластиковый случай | PBT | UL94-V0 |
Примечание: Все материалы в согласии с требованиями ROHS И ДОСТИГАЕМОСТИ.
Тип применение
Продукты широко использованный для усмирителей взаимодействия и через--линии применений конденсатора. Соответствующий для использованный в ситуациях где отказ конденсатора не приведет к опасности удара током.
Особенности
1 конструкция Не-индукции
Высокое влаг-сопротивление 2
Самолечебное свойство 3
4 пламя - retardant тип (соответствие с UL 94V-0)
Очень небольшая потеря 5
6 превосходные частота и температурных характеристик
Высокое сопротивление изоляции 7
Электротехнические условия
Если не указано иное, электрические характеристики сошлются на 60384-14:2005 IEC
| Деталь | Характерное требование | Method&Condition теста | ||||||||||||
| Климатическая категория | 40/110/56 | |||||||||||||
| Пассивный класс воспламеняемости | B | |||||||||||||
| Рабочая температура | -40℃~+110℃ | |||||||||||||
| Ряд емкости | 0.0022μF~2.2μF | |||||||||||||
| Допуск емкости | ±10% (K), ±20% (M) | 1KHz, 1.0Vrms, 25℃ | ||||||||||||
| Расклассифицированное напряжение тока | 250VAC/275VAC/300VAC/305VAC/310VAC | |||||||||||||
| Коэффициент энергопотерь | 1KHz<0> | IR≥6000s | ||||||||||||
| Сопротивление изоляции | C≤0.33μF | C>0.33μF | UR>100V, 100VDC, | |||||||||||
| IR≥15000MΩ | IR≥6000s | 60S, 20℃ | ||||||||||||
| Выдержите напряжение тока между терминалами | Отсутствие постоянные нервное расстройство или flashover | 4.3UR (d.c) 60s 25℃Cut с настоящего 10mA | ||||||||||||
| Выдержите напряжение тока между терминалами и случаем | Отсутствие постоянные нервное расстройство или flashover | 2UR+1500V (a.c) 60s 25℃ ≥2000V (a.c) 25℃ | ||||||||||||
| Время восхода МАКСИМАЛЬН ИМПа ульс (dv/dt) | Дистанционирование руководства | |||||||||||||
| ||||||||||||||

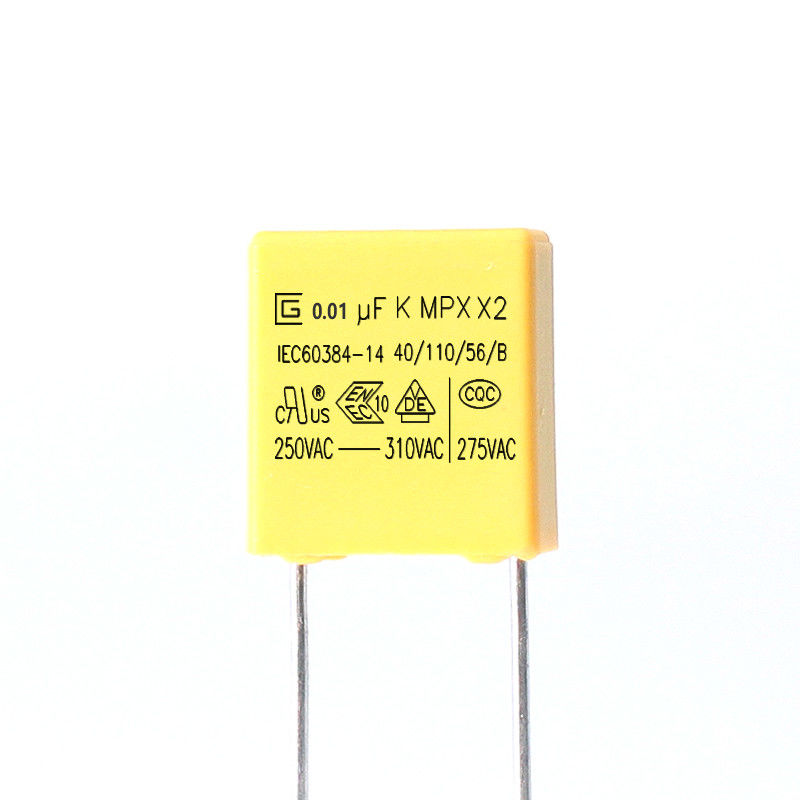

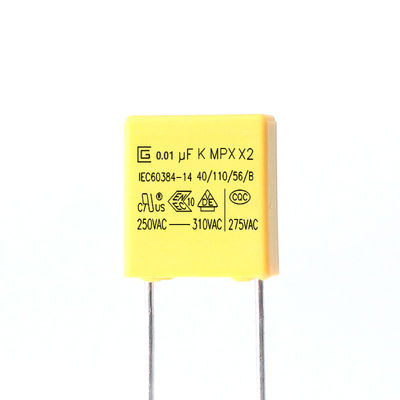

Маркировка
1. Логотип CIGU:
2. Емкость: (104K, 0.1μF)
3. Допуск емкости: (K) ±10%
4. Расклассифицированное напряжение тока: 250,275,300,305,310VAC
5. Класс продукта: X2
6. Тип продукта: MPX
7. Климатическая категория: 40/110/56
8. Пассивный класс воспламеняемости: B
9. Метка утверждений Китая: CQC
10. Метка утверждений Германии: VDE
11. Метка утверждений ENEC: ENEC
12. Американская метка утверждений: CUL
13. Стандарт утверждения: IEC60384-14
8. Утверждения
| НЕТ. | Страна | Стандарт утверждения | Файл нет. | Расклассифицированное напряжение тока | ||
| 1 | Китай | CQC | IEC60384-14: 2005 | CQC19001219393 | 275VAC | |
| 2 | Германия | VDE | IEC60384-14: 2013 | 40050231 | 250VAC 275VAC 300VAC 305VAC 310VAC | |
| 3 | Европейский союз | ENEC | IEC60384-14: 2013 | 40050234 | ||
| 4 | США Канада | UL | IEC60384-14: 2005 | E481614 | ||
Условия хранения
1 t должен быть замечен что solderability терминалов может быть deteriorted сохраненный едва в атмосфере для длинные preriods
2 оно не должно быть расположено в особенно высокотемпературном и высокая влажность, оно должно представить следующим условиям (держа в первоначальном пакете)
Температура: МАКСИМАЛЬНАЯ относительная влажность 35℃: 60% МАКС
Период хранения 3: Losse: 12 месяца максимального (от изготовляя даты отметил на ярлыке в сумке пакета)
Спецификации (IEC 60384-14)
| Детали теста | Требования производительности | Условия теста |
| Емкость | В пределах допуска определил | 1KHz, 1Vrms максимальное на 25℃ |
| Коэффициент энергопотерь | 0,001 (0,1%) максимальное. | 1KHz, 1Vrms максимальное на 25℃ |
| Доказательство напряжения тока | Будет никакой ненормальностью | Между тестом терминалов 4.3UR (Vdc) 60sec. |
| Между терминалом и приложением UR×200%+1500Vac, 60sec. | ||
| Сопротивление изоляции | Инфракрасн ≥6,000s CR >0.33μF ≥ 15,000MΩ инфракрасн ≤ 0.33μF CR | 100±15Vdc, 60sec/25℃ |
| Робастность прекращений | Отсутствие обрыва провода и отсутствие повреждения конденсатора | Напряженная прочность терминальной нагружающей силы: 1,0 Kg |
Сопротивление изгибу терминальной нагружающей силы: 0,5 Kg | ||
| Сопротивление к паяя жаре | (1) возникновение: Отсутствие видимого повреждения | Температура припоя: 260±5℃ |
| Solderability | 95% из поверхностный залуживать | Температура припоя: 260±5℃ |
| Быстрое изменение температуры | Конденсаторы визуально будут расмотрены и будет никакое видимое повреждение. | Понизьте температуру категории: -40℃ |
| Вибрация | Конденсаторы визуально будут расмотрены и будет никакое видимое повреждение | Диапазон изменения частот: 10~55Hz |
| Детали теста | Требования производительности | Условия теста |
| Климатическая последовательность | (1) возникновение: Отсутствие видимого повреждения | Сухая жара |
Холодный | ||
| Влажная жара номинальная | (1) возникновение: Отсутствие видимого повреждения | +40°C и RH 93%, 56 дней |
| Обязанность и разрядка | (1) возникновение: Отсутствие видимого повреждения | Напряжение тока теста: √2 x URVAC 50 Hz |
| Выносливость | (1) возникновение: Отсутствие видимого повреждения | 1,25 x UR ВПТ 50 Hz, раз каждый час |
